Я работаю с высоковольтными распределительными устройствами и вакуумными выключателями более 16 лет, и мой ответ прост: вакуумный прерыватель следует заменить, когда он больше не может проявлять свою отключающую, изолирующую или токопроводящую способность.

Вакуумный прерыватель VCB имеет расчетный срок службы. Отраслевые стандарты, такие как IEC 62271-100 и IEEE C37, определяют структуру характеристик высоковольтных автоматических выключателей переменного тока, включая номинальную работу, диэлектрические характеристики и режим включения/выключения. Но реальный срок службы в полевых условиях определяется не только календарем.

Выключатель на чистой внутренней подстанции может надежно служить в течение многих лет при очень небольшом числе срабатываний. Выключатель на пыльном промышленном предприятии, горнодобывающей площадке или подстанции возобновляемой энергии с частыми переключениями может стареть гораздо быстрее. Правильное решение о замене принимается на основе результатов испытаний, истории эксплуатации и результатов проверок.

Если вам сначала нужны более общие сведения, вы можете прочитать наше полное руководство по высоковольтному вакуумному выключателю, прежде чем использовать эту статью в качестве контрольного списка замены.

Ключевые признаки того, что вакуумный прерыватель нуждается в замене

Эти знаки не следует читать отдельно. Например, высокое контактное сопротивление может исходить от клемм или контактов-тюльпанов, а не от самого вакуумного баллона. Проблема с синхронизацией может быть связана с механизмом. Цель состоит в том, чтобы определить реальную причину перед заменой деталей.

Во многих случаях модернизации или замены наши инженеры обычно исходят из тех же самых подсказок, прежде чем рекомендовать новый вакуумный прерыватель, регулировку механизма или полную замену электронного блока управления.

1. Неудачный тест на целостность вакуума

Это самый сильный сигнал замены.

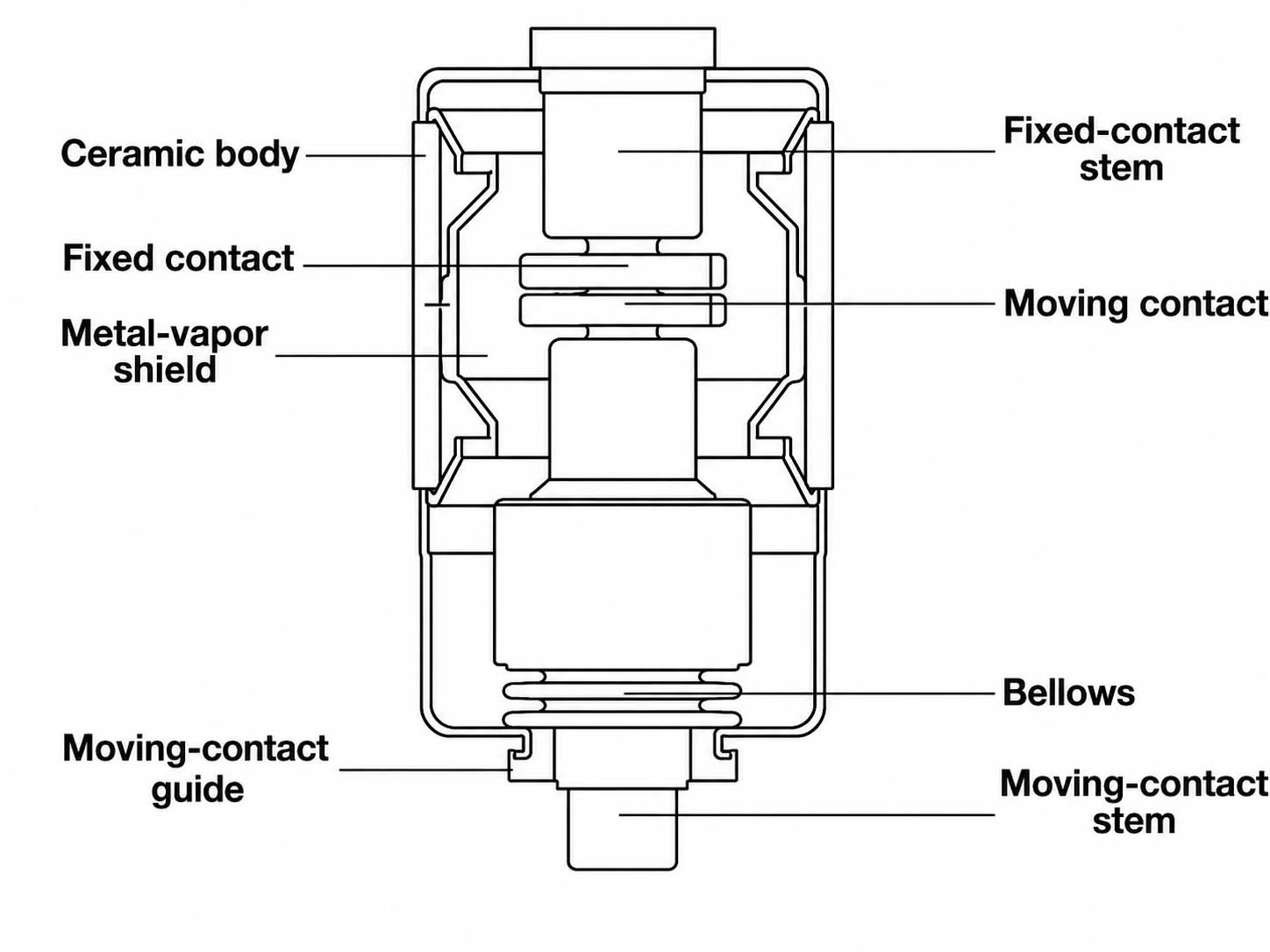

Вакуум внутри прерывателя позволяет контактному зазору восстановить прочность изоляции после прерывания. Если проверка герметичности вакуума не удалась, нельзя полагать, что прерыватель работает в режиме неисправности, даже если выключатель по-прежнему размыкается и замыкается механически.

В большинстве случаев неудачная проверка целостности вакуума означает, что вакуумный прерыватель необходимо заменить.

2. Контактная эрозия за гранью

Каждое прерывание приводит к некоторому износу контактов. Обычное переключение нагрузки вызывает ограниченную эрозию, тогда как прерывание неисправности создает гораздо более сильное напряжение.

Большинство конструкций VCB предусматривают индикатор эрозии или метод измерения. Всегда сравнивайте результат с документацией на выключатель. Не применяйте общий номер другой модели, поскольку пределы износа контактов зависят от конструкции.

Если эрозия превышает допустимый диапазон, замена обычно является правильным решением.

3. Аномальное контактное сопротивление

Проверка контактного сопротивления помогает проверить основной путь тока.

Повышенное или ненормальное значение может указывать на износ контактов, плохой контакт, слабое контактное давление или риск перегрева. Прежде чем принять решение о замене прерывателя, проверьте первичные клеммы, контакты-тюльпаны, гибкие соединения и сборку полюсов.

Если внешний путь тока в норме, но сопротивление остается ненормальным, вакуумный прерыватель следует рассматривать как серьезное подозрение.

Здесь также опытный поставщик VCB может сэкономить время. Несколько четких фотографий, отчет об испытаниях и паспортная табличка часто говорят нам, связана ли проблема с прерывателем, системой первичных контактов или механизмом выключателя.

4. Неудачное время или поездка

Вакуумный прерыватель зависит от рабочего механизма. Правильная скорость открытия, скорость закрытия, ход, перебег и контактное давление — все это имеет значение.

Если результаты проверки синхронизации или движения выходят за пределы допуска, сначала проверьте механизм: пружины, связи, смазку, катушки, вспомогательные переключатели и регулировку. Если механизм исправен, но рабочие характеристики полюса остаются ненормальными, возможно, прерыватель нуждается в замене.

Это распространенная ошибка в полевых условиях: замена вакуумного баллона, когда реальная проблема механическая, или ремонт механизма, игнорируя изношенный прерыватель.

5. Видимые повреждения или перегрев.

Визуальный осмотр является основным, но он часто выявляет проблемы на ранней стадии.

Ищите трещины на керамике, следы перегорания, изменение цвета, перегретые клеммы, ослабленные крепления, повреждение изоляции полюсов или ненормальный запах после работы. В оборудовании среднего напряжения это не косметические проблемы.

Если вокруг вакуумного баллона или его выводов обнаружено физическое повреждение, выключатель следует вывести из эксплуатации и проверить перед дальнейшей эксплуатацией.

6. История серьезных аварийных отключений

После серьезного прерывания короткого замыкания не просто перезапустите выключатель и двигайтесь дальше.

Проверьте запись реле, уровень тока повреждения, счетчик срабатываний, эрозию контактов, сопротивление контактов и целостность вакуума. Вакуумный прерыватель может по-прежнему выглядеть нормально после устранения неисправности, но его контакты и диэлектрическое состояние могут измениться.

Чем строже обязанность, тем важнее проверка после неисправности.

Заменить прерыватель или весь VCB?

Решение зависит от полного состояния выключателя.

Для более старых распределительных устройств я обычно сначала проверяю четыре вещи: номинальные параметры паспортной таблички, состояние механизма, отчет об испытаниях и совместимость панелей. Это позволяет избежать замены неправильной детали.

Если ваш существующий выключатель больше не подлежит ремонту, Fenarro также может помочь с выбором внутреннего и наружного автоматического выключателя для систем среднего напряжения до 40,5 кВ, включая применение на подстанциях, , промышленных объектах, , проектах возобновляемой энергетики и распределительных сетях..

Что подготовить, прежде чем обращаться за технической поддержкой

Если вы не уверены, связана ли проблема с вакуумным прерывателем, приводным механизмом, цепью управления или VCB в целом, подготовьте следующую информацию:

• Фотография шильдика VCB

• Фотографии вакуумного прерывателя или полюсного узла в сборе

• Номинальное напряжение, номинальный ток и ток отключения

• Последний отчет о проверке герметичности вакуума, контактного сопротивления или временных испытаний

• Показания счетчика операций, если имеется

• История неисправностей или запись реле

• Короткое видео открытия и закрытия.

• Фотографии панелей распределительных устройств, особенно для случаев модернизации

Обладая этой информацией, старший инженер обычно может быстро сузить проблему. Во многих случаях вам не потребуется длительное посещение объекта, чтобы получить первые технические указания.

В Fenarro мы предпочитаем такой вид практической диагностики, прежде чем давать рекомендации. Иногда правильный ответ — новая вакуумная камера. Иногда это регулировка механизма. Иногда это замена VCB или модернизация. Цель состоит в том, чтобы решить реальный риск, а не продать самый дорогой вариант.

Часто задаваемые вопросы

Каков срок службы вакуумного прерывателя VCB?

Это зависит от расчетных характеристик, частоты эксплуатации, истории отказов, окружающей среды и качества обслуживания. Стандарты определяют требования к производительности, но фактический срок службы определяется условиями эксплуатации.

Может ли VCB работать со слабым вакуумным прерывателем?

Да, он все еще может открываться и закрываться. Однако механическая операция не доказывает, что она может безопасно прерывать ток повреждения или выдерживать напряжение.

Стоит ли менять один полюс или все три?

Если один полюс имеет изолированное повреждение, а два других прошли проверку, возможна замена одного полюса. Если выключатель старый или все три полюса имеют одинаковую историю напряжений, оцените все три вместе.

Достаточно ли высокого контактного сопротивления для замены прерывателя?

Не сам по себе. Сначала проверьте клеммы, контакты-тюльпаны, гибкие соединения и контактное давление. Если они в норме, а значение остается ненормальным, следует провести дальнейшее обследование прерывателя.

Заключение

Замените вакуумный прерыватель, если испытания и осмотр покажут, что он больше не пригоден для эксплуатации. Наиболее важными сигналами являются нарушение целостности вакуума, чрезмерная эрозия контактов, аномальное сопротивление, плохие результаты движения, видимые повреждения или история серьезных неисправностей.

Хорошее решение о замене не основано на страхе или привычке. Оно основано на доказательствах. Если вы просматриваете старый VCB или планируете модернизацию, команда инженеров Fenarro может помочь вам проверить симптомы, сравнить варианты замены и выбрать решение, которое обеспечит безопасность системы без ненужных перепроектировок.
