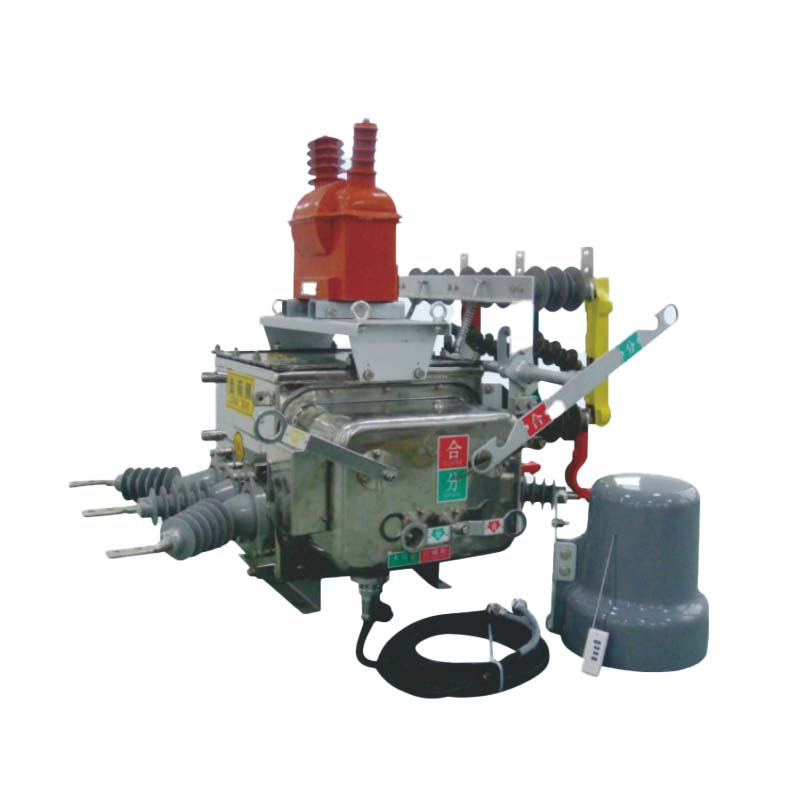

ZW20-12F
Fenarro
| Количество: | |
|---|---|
Выключатель ZW20-12F, разработанный с использованием технологии уплотнения и изоляции Toshiba VSP5 , обеспечивает надежную работу даже в суровых условиях.
Внутренний газ SF6 полностью герметичен, что гарантирует отсутствие утечек и долговременную стабильность изоляции.
В приводном механизме используется прямой цепной привод и многоступенчатая система отключения , что обеспечивает повышенную надежность по сравнению с традиционными механизмами.
Контактное сопротивление низкое, с минимальным повышением температуры благодаря усовершенствованной цепной структуре внутреннего расширения и внешнего сжатия..
Полностью соответствует GB1984 , GB/T11022 и соответствующим стандартам IEC..
Встроенная защита и автоматизация: защита от сверхтоков, защита от заземления, функция повторного включения, запись событий и определение места повреждения..
Выключатель ZW20-12F широко используется в:
Ток открытия и закрытия нагрузки и ток короткого замыкания в энергосистемах 10 кВ.
Подстанции и промышленные/горнодобывающие распределительные системы для защиты и управления.
Системы автоматизации распределительных сетей с «четырьмя дистанционными» функциями (дистанционное управление, измерение, сигнализация и регулирование).
Приложения для нарушения границ между коммунальными предприятиями и конечными пользователями, обеспечивающие полную защиту и быструю изоляцию неисправностей.
Гибкая эксплуатация – поддерживает электрическое/ручное накопление энергии и дистанционное/локальное управление.
Отличная отключающая способность – Способен отключать номинальный ток короткого замыкания до 30 раз.
Компактный и надежный механизм – новая миниатюрная пружинная система с низкой рабочей мощностью (около 40 Вт).
Универсальная установка – возможна установка на столб или основание.
Не требует обслуживания – все ключевые компоненты герметично закрыты элегазом и не подвержены влиянию внешних условий.
Превосходное уплотнение . Передовая технология уплотнения обеспечивает долговременную надежность.
Высокие изоляционные характеристики . Втулки из силиконовой резины обеспечивают отличное изоляционное расстояние и безопасность.
Взрывозащищенная конструкция – оснащена устройством сброса давления для безопасного устранения неисправностей.
Готовность к автоматизации — совместимость с интеллектуальными контроллерами, поддерживающими функции «Четыре удаленных управления».
| Серийный номер | Элемент | Единица | измерения Числовое значение |
|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 |
| 2 | Номинальный ток | A | 630, 1250 |
| 3 | Номинальная частота | Гц | 50 |
| 4 | Выдерживаемое напряжение промышленной частоты (1 мин) | ||
| Сухой тип (фаза-фаза, фаза-земля/разрыв) | кВ | 42/48 | |
| Мокрый тип (фаза-земля, внешняя изоляция) | кВ | 34 | |
| 5 | Выдерживаемое напряжение грозового импульса (пиковое значение) (фаза-фаза, фаза-земля/разрыв) | кВ | 75/85 |
| 6 | Номинальный ток отключения при коротком замыкании | кА | 20, 25 |
| 7 | Номинальный ток включения короткого замыкания (пиковое значение) | кА | 50, 63 |
| 8 | Номинальный пиковый выдерживаемый ток | кА | 50, 63 |
| 9 | 4 с кратковременный выдерживаемый ток | кА | 20, 25 |
| 10 | Номинальная последовательность операций | - | Открытие — 0,3 с Закрытие и открытие — 180 с Закрытие и открытие |
| 11 | Количество операций отключения по номинальному току короткого замыкания | раз | 30 |
| 12 | Механическая жизнь | раз | 10000 |
| 13 | Выдерживаемое напряжение промышленной частоты вторичной цепи (1 мин) | кВ | 2 |
