GW4-252(Д)(Ж)
Fenarro
| Количество: | |
|---|---|

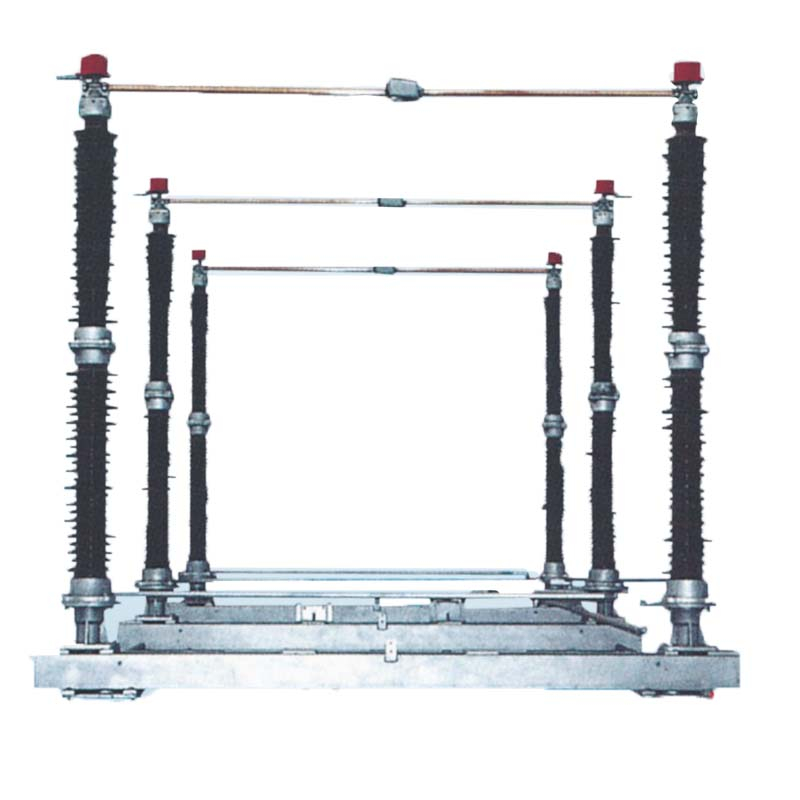

Высоковольтный разъединитель для наружного применения GW4-252(D)(W) состоит из корпуса разъединителя, ручных приводов CS14G или CS17G, принадлежностей для передачи, а также может быть оснащен моторизованным механизмом типа CJ6.
Этот разъединитель имеет двухколонную горизонтальную открывающуюся конструкцию . Каждый полюс состоит из основания, опорных изоляторов, токопроводящих стержней и контактов. Два опорных изолятора установлены вертикально на подшипниках с обоих концов основания, а токопроводящая часть установлена поверх изоляторов. Изоляторы поворачиваются примерно на 90° для выполнения операций открытия и закрытия.
К основным механическим характеристикам относятся:
Герметичная конструкция подшипника предотвращает заклинивание пыли, влаги и вредных газов.
Упорные и радиальные шарикоподшипники для стабильного крутящего момента даже после длительной эксплуатации.
Штифты из нержавеющей стали и самосмазывающиеся втулки обеспечивают долговечность.
Медные плетеные проводники обеспечивают низкое сопротивление и надежный ток.
Механизм блокировки обеспечивает безопасную работу между основной токопроводящей линией и заземлителем.
| Параметр | единицы | измерения | ||
|---|---|---|---|---|
| Номинальное напряжение | кВ | 252 | ||
| Номинальный уровень изоляции | а) Выдерживаемое напряжение промышленной частоты в течение 1 мин (действующее значение) | Фаза-земля | кВ | 460 |
| Через контакты | кВ | 460+145 | ||
| б) Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) | Фаза-земля | кВ | 1050 | |
| Через контакты | кВ | 1050+200 | ||
| Номинальная частота | Гц | 50 | ||
| Номинальный ток | A | 1250, 1600, 2000, 2500 | ||
| Номинальный кратковременный выдерживаемый ток | кА | 31,5, 40, 50, 50 | ||
| Номинальный пиковый выдерживаемый ток | кА | 80, 100, 125, 125 | ||
| Номинальная продолжительность короткого замыкания (главный нож/заточенный нож) | s | 3/2 | ||
| Механическая нагрузка терминала | Горизонтальная утечка | N | 1500 | |
| Горизонтальный Латеральный | N | 1000 | ||
| Вертикальная сила | N | 1250 | ||
| Расстояние утечки | мм | 5040, 6300, 7812 | ||
| Механическая жизнь | Время | 10000 | ||
| Рабочий механизм двигателя | Модель | - | CJG6B | |
| Напряжение двигателя | V | AC380, AC220, DC220, DC110 | ||
| Напряжение цепи управления | V | AC220, AC380, DC220, DC110 | ||
| Время открытия/закрытия | s | 8±1 | ||
| Ручной рабочий механизм | Модель | - | КС9, КС14Г, КС17Г | |
| Напряжение электрического замка | V | AC220, DC220, DC110 | ||
Высота: ≤ 1000 м
Температура окружающей среды: от -30°C до +40°C.
Давление ветра: ≤ 700 Па
Сейсмическая интенсивность: ≤ 8 градусов
Место установки: отсутствие сильного загрязнения, взрывоопасных газов, сильных вибраций и высокоагрессивных сред.
Двухколонная горизонтальная открывающаяся конструкция для стабильной работы.
Высококачественная герметичная конструкция подшипника предотвращает воздействие окружающей среды.
Высокая механическая прочность благодаря компонентам из нержавеющей стали и молибден-литиевой смазке.
Гибкая работа с ручным или моторизованным механизмом
Защитная блокировка предотвращает неправильное срабатывание между главной цепью и заземлителем.
