ГН19-12
Fenarro
| Количество: | |
|---|---|

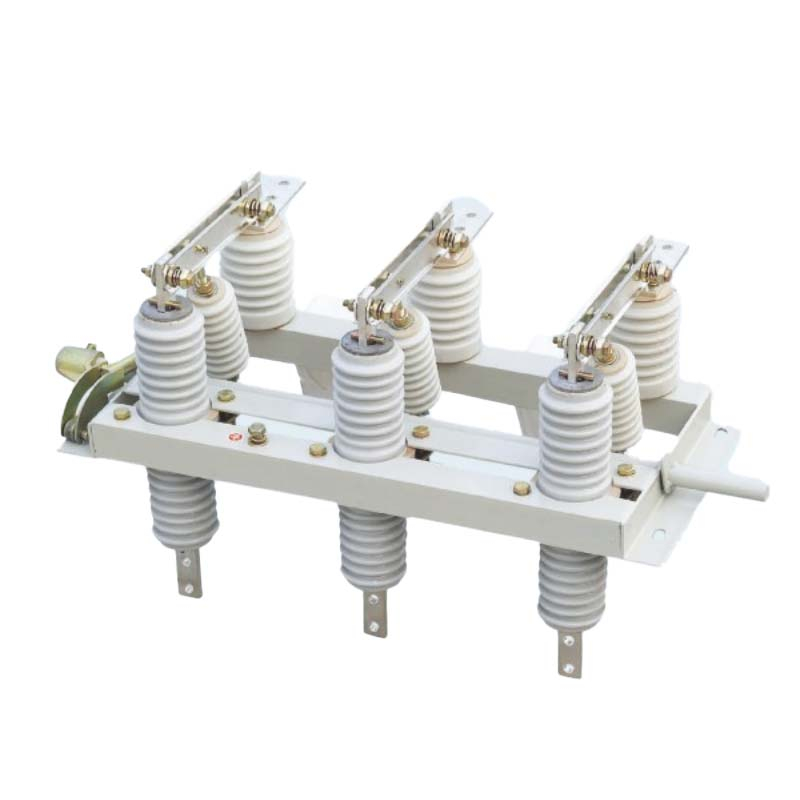

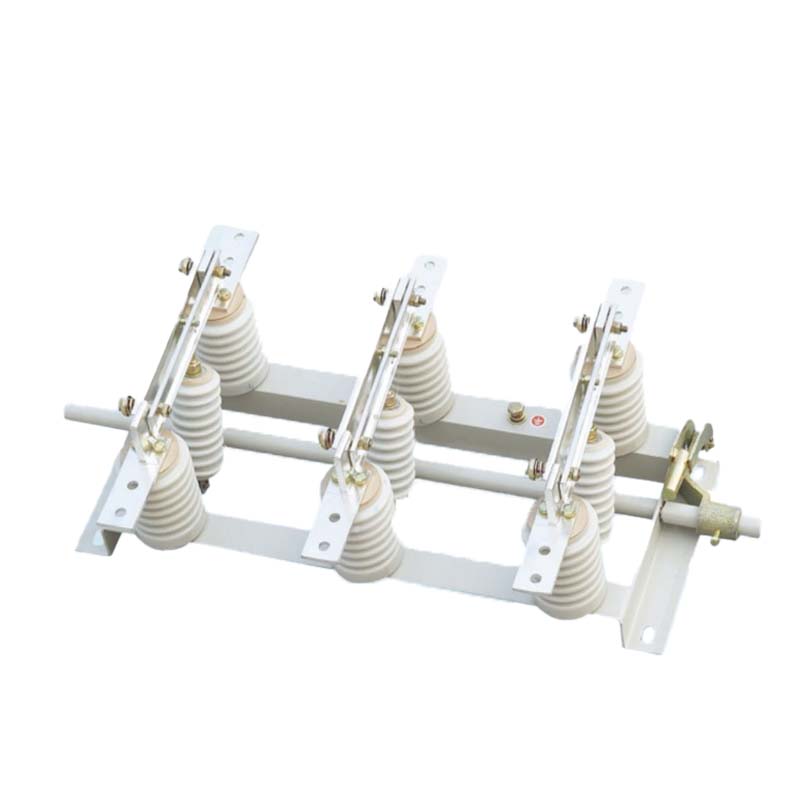

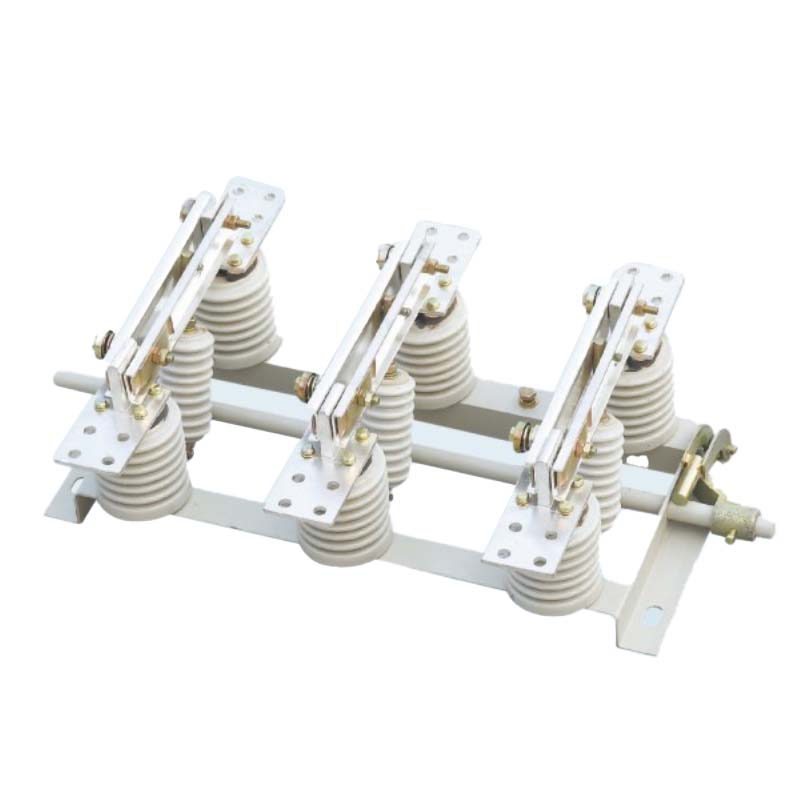

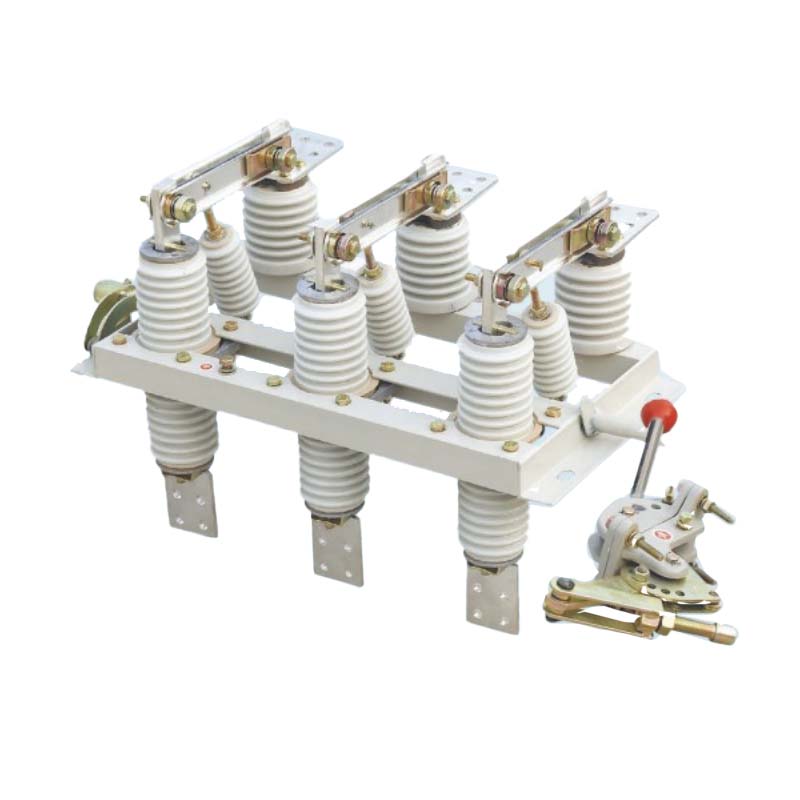

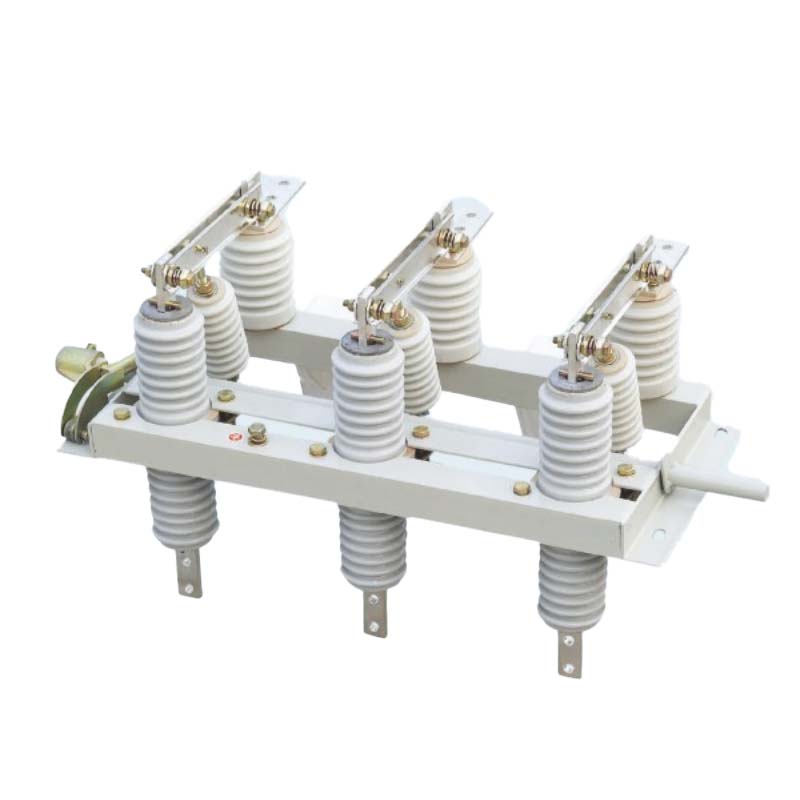

Выключатель высокого напряжения для внутреннего применения серии GN19-12 рассчитан на номинальное напряжение 12 кВ и трехфазный переменный ток частотой 50 Гц. В основном он используется в оборудовании распределения электроэнергии внутри помещений для изоляции источников питания в условиях холостого хода.
Этот разъединитель не подходит для установки в средах с взрывоопасными, коррозионными или проводящими газами, а также в зонах с сильной вибрацией, которая может повлиять на изоляцию и проводимость.
Номинальное напряжение: 12 кВ
Номинальный ток: 400А, 630А, 1000А, 1250А
Тип установки: стандартный и настенный (C1, C2, C3).
Структура: Проводящие части закреплены опорными изоляторами, с ножевыми и статическими контактами.
Управление: связано с ручным/механическим приводом C56-1 (или C57).
Контактная система: лезвие и статические контакты с пружиной для надежной проводимости.
Стабильность: повышенная термическая и динамическая стабильность благодаря магнитной стопорной пластине (для моделей 1000A и 1250A).
Высокая механическая прочность благодаря медной конструкции с двумя лезвиями.
Низкое повышение температуры благодаря увеличенной площади рассеивания тепла
Сильное контактное давление обеспечивает надежную электрическую работу.
Повышенная динамическая и термическая стабильность для высоких номинальных токов.
Гибкие варианты установки через стену для различных планировок.
Высота: ≤ 1000 м
Температура окружающей среды: от -25°C до +40°C.
Относительная влажность: ≤ 95% (среднемесячная), ≤ 90% (среднемесячная).
Сейсмическая интенсивность: ≤ 8 градусов
Место установки: отсутствие огня, взрывоопасных газов, сильного загрязнения, химической коррозии и сильной вибрации.
Основные технические параметры
| Модель | Номинальное напряжение (кВ) | Номинальный ток (А) | Номинальный кратковременно выдерживаемый ток (4 с, кА) | Номинальный пиковый выдерживаемый ток (кА) |
|---|---|---|---|---|
| ГН19 - 12/400 - 12,5 | 12 | 400 | 12.5 | 12.5 |
| ГН19-12/630-20 | 12 | 630 | 20 | 50 |
| ГН19 - 12/1000 - 31,5 | 12 | 1000 | 31.5 | 80 |
| ГН19 - 12/1250 - 31,5 | 12 | 1250 | 31.5 | 80 |
| ГН19 - 12С/400 - 12,5 | 12 | 400 | 12.5 | 31.5 |
| ГН19-12С/630-20 | 12 | 630 | 20 | 50 |
| ГН19 - 12С/1000 - 31,5 | 12 | 1000 | 31.5 | 80 |
| ГН19-12С/1250-31,5 | 12 | 1250 | 31.5 | 80 |
