Объяснение высоковольтного разъединителя: безопасная изоляция для энергосистем 12–252 кВ

Введение

Выключатель высокого напряжения , также известный как разъединитель высокого напряжения или изолятор высокого напряжения, представляет собой коммутационное устройство, используемое для обеспечения видимой электрической изоляции на подстанциях, сетях передачи, системах распределительных устройств и проектах распределения электроэнергии. Высоковольтные разъединители Fenarro предназначены для обеспечения безопасности при обслуживании и надежной изоляции в энергосистемах. Имея номинальное напряжение от 12 кВ до 252 кВ , они обеспечивают безопасный и видимый разрыв электрических цепей во время проверки, технического обслуживания и подготовки к переключению.

В отличие от автоматического выключателя , разъединитель не обладает способностью гашения дуги . Поэтому его не следует использовать для прерывания тока нагрузки или тока короткого замыкания. В реальных энергосистемах он обычно используется вместе с выключателем высокого напряжения. Если вы не знакомы с тем, как вакуумные автоматические выключатели работают в системах среднего и высокого напряжения, вы также можете прочитать руководство Fenarro по высоковольтным вакуумным выключателям VCB для более подробного объяснения.

Почему важны разъединители высокого напряжения?

Выключатель высокого напряжения обеспечивает видимую изоляцию высоковольтного оборудования, что делает его критически важным как для электробезопасности, так и для эксплуатационной надежности. К основным преимуществам выключателя относятся:

• Видимая изоляция : разъединитель обеспечивает четко видимую разомкнутую точку , что является его основной особенностью по сравнению с автоматическими выключателями (у которых открытые контакты обычно скрыты). Этот видимый разрыв помогает операторам подтвердить, безопасно ли отсоединена секция.

• Безопасное обслуживание . Выключатели-разъединители позволяют персоналу безопасно проверять или обслуживать высоковольтное оборудование без риска случайного включения питания.

• Безопасная реконфигурация цепи : они обеспечивают безопасную реконфигурацию отключенных цепей, например, переключение цепей между шинами в системе с двойной шиной. Это помогает операторам корректировать компоновку системы или восстанавливать электропитание, минимизируя при этом риск.

• Работа при малом токе : выключатель высокого напряжения не может безопасно прерывать большие токи, но он может безопасно управлять цепями, протекающими очень малыми токами, обычно связанными со вспомогательными устройствами.

Для инженеров и специалистов по закупкам ценность высоковольтного выключателя заключается не только в включении или выключении цепи. Его реальная ценность заключается в обеспечении четкой и надежной точки изоляции до начала работ по техническому обслуживанию. Высоковольтные разъединители Fenarro имеют прочную механическую конструкцию, плавную работу и адаптируемость к окружающей среде, что делает их пригодными как для закрытых распределительных устройств, так и для наружного применения с высоким напряжением.

Базовая структура высоковольтного разъединителя

Типичный высоковольтный выключатель состоит из нескольких ключевых компонентов. Каждая деталь играет роль в поддержке, изоляции, проведении или безопасной эксплуатации выключателя.

Модели для наружного применения часто имеют конструкцию V-образного типа и могут включать одинарные или двойные заземляющие ножи. В конструкции Фенарро также включены контактные системы с двойным разрывом, коррозионностойкие материалы и самосмазывающиеся подшипники для плавной работы, а также противообледенительные и сейсмостойкие функции.

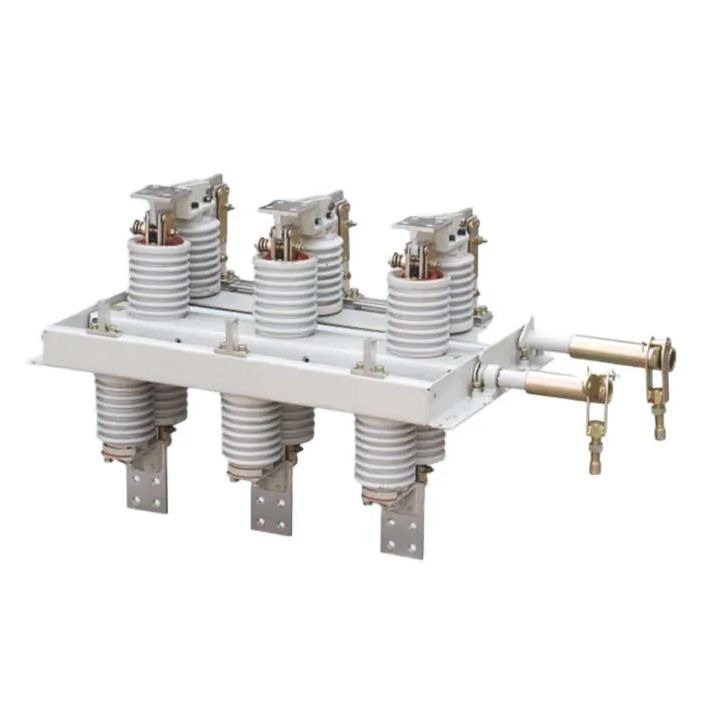

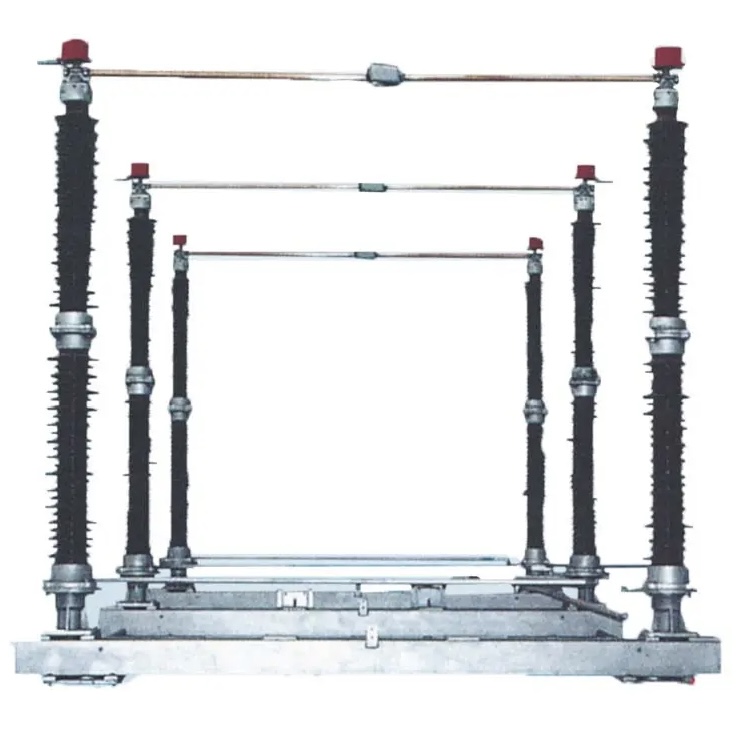

На изображениях ниже показаны два типичных примера продуктов из серии высоковольтных разъединителей Fenarro. Высоковольтный разъединитель наружного применения GW4-252(D)(W) предназначен для наружных подстанций и систем передачи высокого напряжения, где требуется надежная видимая изоляция и устойчивость к воздействию окружающей среды. представляет Вращающийся разъединитель внутреннего назначения серии GN30-12 собой компактное решение для внутреннего применения в распределительных устройствах и распределительных помещениях напряжением 12 кВ , подходящее для проектов, требующих безопасной изоляции внутри закрытых электрических систем.

Внутренние и наружные высоковольтные выключатели

Выключатели высокого напряжения выпускаются в вариантах для внутреннего и наружного применения , каждый из которых оптимизирован для конкретных условий и применений. Такое сравнение помогает группам инженеров и закупщиков быстро определить наиболее подходящий тип коммутатора для конкретного проекта.

Где используются выключатели высокого напряжения?

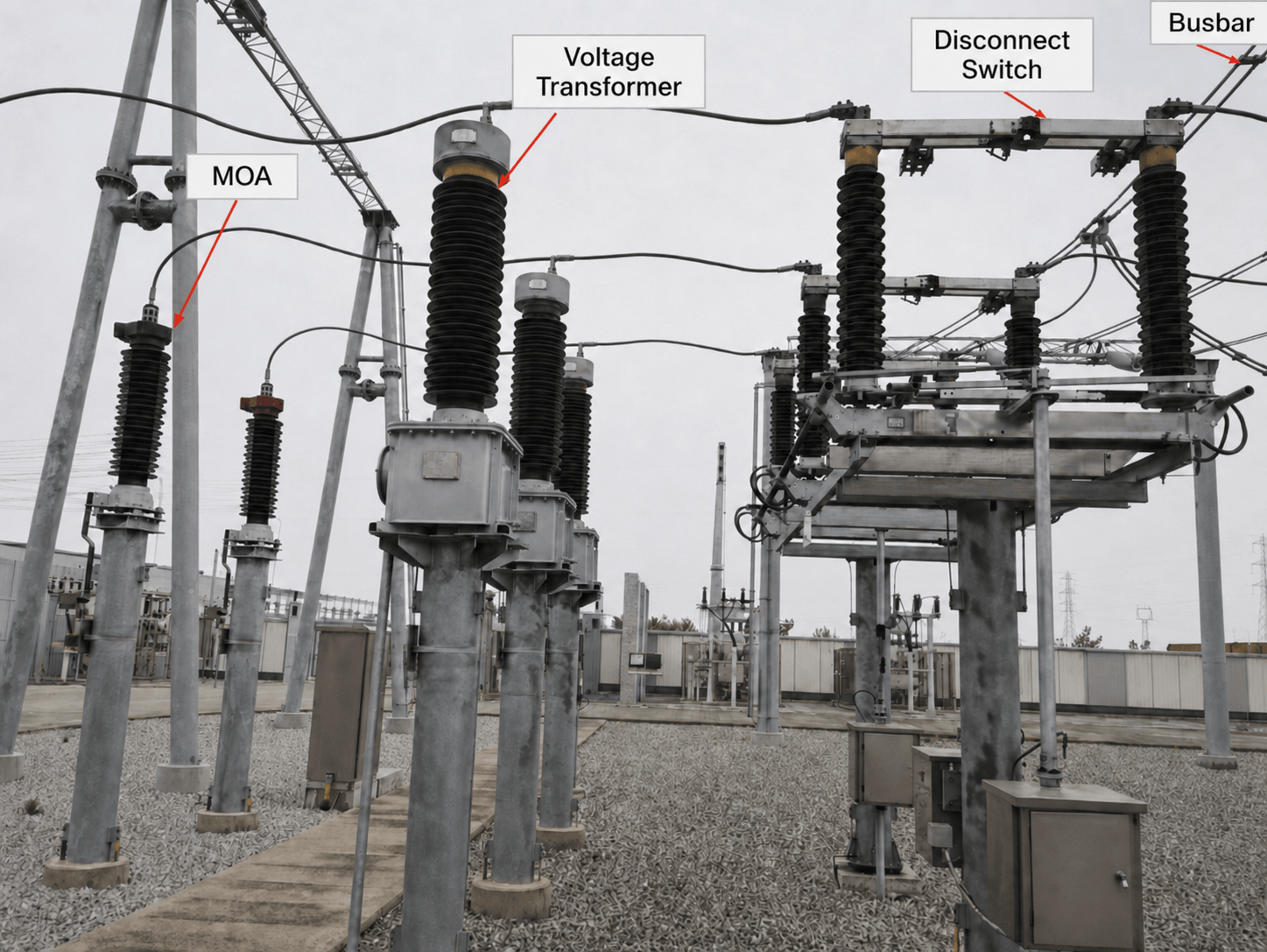

Подстанции электропередачи. На высоковольтных подстанциях разъединители обеспечивают видимую изоляцию трансформаторов, автоматических выключателей и шин. Это особенно важно при осмотре, техническом обслуживании и замене оборудования.

Распределительные сети : для распределительных линий 10–35 кВ наружные разъединители помогают выполнять техническое обслуживание линий и изолировать секции. В этом типе приложений можно упомянуть такие модели, как GW4-12-24, GW8 и GW9.

Промышленные предприятия . На крупных промышленных объектах часто требуются точки изоляции высокого напряжения для трансформаторов, входящих линий и внутренних распределительных систем. Выключатели-разъединители помогают бригадам технического обслуживания безопасно отделять оборудование от секций, находящихся под напряжением.

Электростанции, использующие возобновляемые источники энергии . Солнечные и ветряные электростанции требуют надежной изоляции линий сбора, повышающих подстанций и оборудования для подключения к сети. Модели для наружного применения, такие как GW4, GW5 и GW7-126, могут использоваться в качестве репрезентативных примеров для возобновляемых источников энергии и подстанций. Для выбора соответствующего оборудования см. руководства Fenarro по солнечным электростанциям , ветровым и солнечным электростанциям..

Важное правило безопасности: не открывать под нагрузкой.

Выключатель высокого напряжения не предназначен для прерывания тока нагрузки. Если его разомкнуть под нагрузкой, между контактами может возникнуть сильная электрическая дуга. Это может привести к повреждению оборудования, короткому замыканию между фазами, замыканию фазы на землю или серьезному риску для безопасности.

Правильная последовательность действий:

Для режима отключения питания: сначала разомкните автоматический выключатель, затем разомкните разъединитель. .
Для режима включения питания: сначала замкните разъединитель, затем включите автоматический выключатель..

Это одно из наиболее важных отличий между разъединителем и автоматическим выключателем..

Заключение

Выключатель высокого напряжения является важнейшим компонентом для безопасной электрической изоляции, переключения цепей и операций малого тока в энергосистемах. При использовании в сочетании с высоковольтным выключателем он обеспечивает безопасное обслуживание, четкую видимость открытых точек и общую эксплуатационную надежность.

При выборе проекта инженерные группы должны подтвердить номинальное напряжение, условия установки, требования к заземлению и рабочий механизм, прежде чем выбирать модель. Вы можете ознакомиться с серией высоковольтных разъединителей Fenarro или связаться с нашей командой для получения помощи в выборе модели в соответствии со спецификациями вашего проекта.
