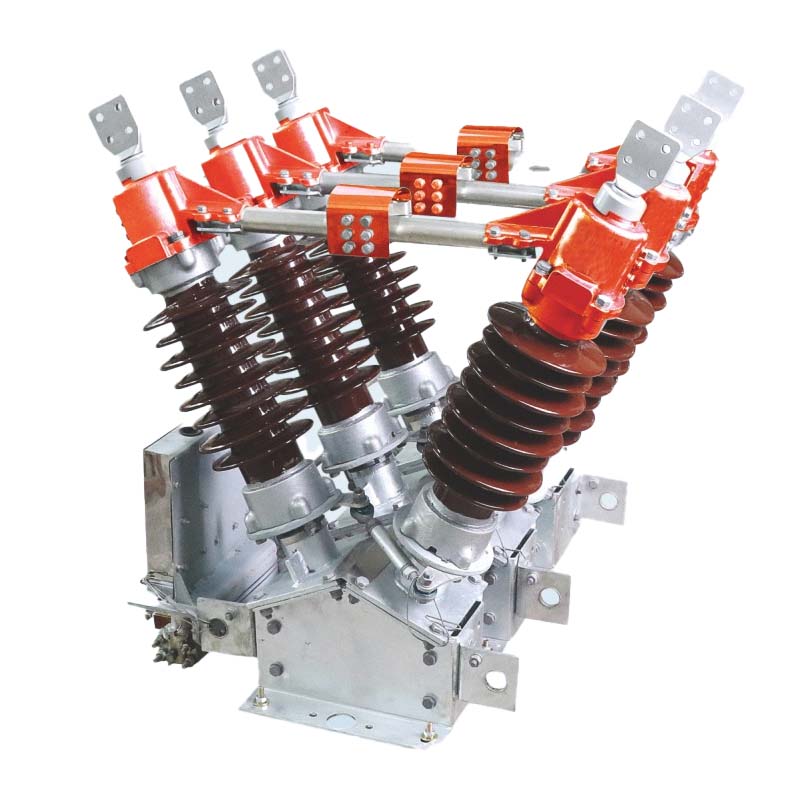

Данное изделие представляет собой наружное передающее устройство трехфазного переменного тока высокого напряжения частотой 50 Гц, предназначенное для подключения или отключения высоковольтных линий в условиях холостого хода. Он позволяет осуществлять переключение линий, регулировку режимов работы, а также обеспечивает безопасную электрическую изоляцию шин, автоматических выключателей и другого высоковольтного оборудования при проведении технического обслуживания.
Серия GW5 производится в соответствии с методом составления модели высоковольтного распределительного устройства JB/T8754-1998, высоковольтными разъединителями и заземлителями переменного тока GB1985-2004 и техническими условиями заказа разъединителей и заземлителей переменного тока DL/T486-2000 . Он также соответствует требованиям Государственной сетевой корпорации Китая. Исправления и улучшения внесены в соответствии с Общими техническими требованиями GB11022-2000 для распределительных устройств высокого напряжения ..
Двухколонная вращающаяся конструкция контактов с центральным отверстием и возможностью самоочистки для повышения надежности контакта.
Контактные пальцы изготовлены из высокопрочных, высокопроводящих, высокоэластичных материалов. Упругая сила обеспечивает надежный зажим, предотвращая коррозию пружины или проблемы с нагревом, которые приводят к плохому контакту.
Вращающиеся части, не требующие технического обслуживания: герметичные вращающиеся седла предотвращают попадание воды, пыли и вредных газов. Подшипники и смазочные материалы остаются в оптимальном состоянии, обеспечивая длительную бесперебойную работу.
Штифты вала из нержавеющей стали и самосмазывающиеся подшипники обеспечивают длительную надежность. Стальные детали подвергаются горячему цинкованию для предотвращения коррозии.
Дополнительные заземлители оснащены механическими блокировками, обеспечивающими безопасность во время работы.
Оптимизированная конструкция контактного пальца снижает износ и продлевает срок службы.
| Параметр | единицы | измерения | ||||
|---|---|---|---|---|---|---|
| Номинальное напряжение | кВ | 40.5 | 72.5 | 126 | ||
| Номинальный уровень изоляции | а) Выдерживаемое напряжение промышленной частоты в течение 1 мин (действующее значение) | Заземлить | кВ | 95 | 140 | 230 |
| Через контакты | кВ | 115 | 160 | 245 | ||
| б) Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) | Заземлить | кВ | 185 | 325 | 550 | |
| Через контакты | кВ | 215 | 375 | 630 | ||
| Номинальная частота | Гц | 50 | ||||
| Номинальный ток | A | 630 | 1250 | 1600 | 2000 | |
| Номинальный кратковременный выдерживаемый ток | кА | 20 | 31.5 | 40 | 40 | |
| Номинальный пиковый выдерживаемый ток | кА | 50 | 80 | 100 | 100 | |
| Номинальная продолжительность короткого замыкания (главный выключатель/заземлитель) | s | 4/2 | ||||
| Номинальная механическая нагрузка на клемму | Горизонтальная продольная нагрузка | N | 750 | 1000 | ||
| Горизонтальная боковая нагрузка | N | 500 | 750 | |||
| Вертикальная сила | N | 750 | 1000 | |||
| Расстояние утечки | мм | 1013/1256 | 1813/2248 | 3150/3906 | ||
| Механическая жизнь | раз | 200 | ||||
| Ручной рабочий механизм | Модель | CS17, CS17G | ||||
| Напряжение цепи управления | V | AC220, DC110, DC220 | ||||
| Электрический рабочий механизм | Модель | CJ6 | ||||
| Напряжение двигателя | V | AC220, AC380, DC220 | ||||
| Напряжение цепи управления | V | AC220, AC380, DC220 | ||||
| Время открытия/закрытия | s | 6±1 | ||||
| Вес продукта | Незаземленный | кг | 360 | 500 | 800 | |
| Одинарное заземление | кг | 390 | 560 | 900 | ||
| Двойное заземление | кг | 430 | 620 | 1000 | ||
Широко применяется на подстанциях и линиях электропередачи высокого напряжения.
Обеспечивает изоляцию при обслуживании шин, трансформаторов и автоматических выключателей.
Подходит для наружных высоковольтных энергосистем, требующих надежного отключения в условиях холостого хода.
Обеспечивает безопасное электрическое разделение для защиты операторов и оборудования.
GB1985-2004: Высоковольтные разъединители и заземлители переменного тока.
DL/T486-2000: Заказ технических условий на разъединители переменного тока и заземлители
JB/T8754-1998: Метод составления модели распределительного устройства высокого напряжения
GB11022-2000: Общие технические требования к распределительным устройствам высокого напряжения.
