LW36-126
Fenarro
| Количество: | |
|---|---|

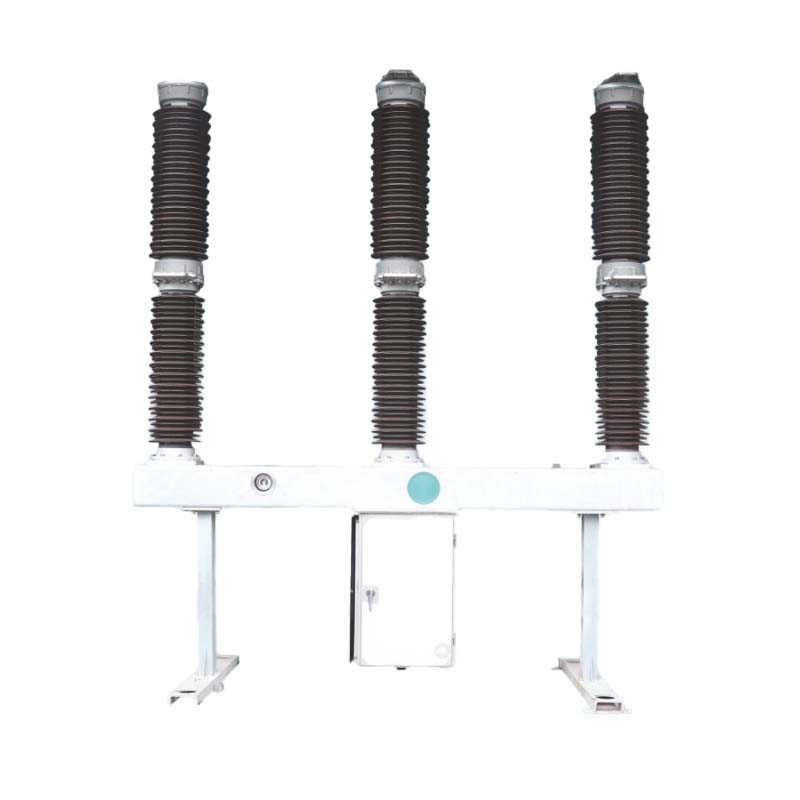

В этом выключателе используется трехфазная конструкция с одним разрывом из фарфорового столба, приводимая в действие центрально расположенным пружинным механизмом, который приводит в действие все три полюса одновременно. Его камера с элегазом соединена между собой по всем трем полюсам и контролируется реле плотности стрелочного типа. Благодаря оптимизированной конструкции системы перемещения и принципу самогасления дуги достигается высокий механический КПД и сниженная рабочая мощность. Молот устойчив к коррозии благодаря горячему цинкованию и компонентам из нержавеющей стали, что обеспечивает надежную работу в суровых условиях.
Инновационная конструкция – трехфазный фарфоровый штифт с центральным пружинным приводом.
Отличные отключающие характеристики – длительный электрический срок службы и надежное гашение дуги.
Высокая коррозионная стойкость – корпус из нержавеющей стали и конструктивные элементы из горячеоцинкованной стали.
Высокая механическая надежность – подходит для частых операций
Отсутствие повторного включения – оптимизированное движение контактов предотвращает повторное возгорание при отключении емкостных токов.
Высокие изоляционные характеристики – внешняя изоляция имеет большую длину пути утечки (путь утечки 31 мм/кВ), отличную устойчивость к загрязнениям.
Высокая допустимая сила тока — пройдено испытание на повышение температуры при токе, превышающем номинальный в 1,2 раза (3780 А), с сохранением теплового запаса.
Компактность и эффективность — простая установка, низкие затраты на техническое обслуживание и компактная конструкция.
Основные технические параметры автоматического выключателя
| Серийный номер | Название | Единица измерения | Параметр |
|---|---|---|---|
| 1 | Номинальное напряжение | 126 | |
| 2 | Номинальное выдерживаемое напряжение промышленной частоты (1 мин) | кВ | До земли: 230 Между портами перелома: 265 |
| 3 | Номинальное выдерживаемое напряжение грозового импульса | кВ | До земли: 550 Между портами перелома: 630 |
| 4 | Выдерживаемое напряжение промышленной частоты газа SF₆ при нулевом давлении (5 минут) | 95 | |
| 5 | Номинальная частота | Гц | 50 |
| 6 | Номинальный ток | A | 3150 |
| 7 | Первый коэффициент открытия | 1.5 | |
| 8 | Номинальный ток отключения при коротком замыкании | 40 | |
| 9 | Номинальный ток включения короткого замыкания (пиковое значение) | кА | 100 |
| 10 | Номинальный ток короткого замыкания | кА | 40 |
| 11 | Номинальный пиковый выдерживаемый ток | 100 | |
| 12 | Номинальная продолжительность короткого замыкания | s | 4 |
| 13 | Номинальный пошаговый ток отключения | кА | 10 |
| 14 | Близкий ток отключения при коротком замыкании | кА | 90%Ик, 75%Ик |
| 15 | Номинальный ток закрытия линии зарядки | A | 31.5 |
| 16 | Номинальная последовательность операций | О – 0,3 с – СО – 180 с – СО | |
| 17 | Сопротивление главной цепи | мкОм | ≤80 |
| 18 | Номинальное давление газа гексафторида серы (манометрическое давление 20°C) | МПа | 0.6 |
| 19 | Сигнализация/самое низкое функциональное давление (манометрическое давление 20°C) | МПа | 0,52±0,03/0,50±0,03 |
| 20 | Годовая скорость утечки газа SF₆ | <0,5% | |
| 21 | Содержание влаги в газе (об/об) | ≤150×10⁻⁶ | |
| 22 | Механическая жизнь | раз | 10000 |
| 23 | Уровень радиопомех | мкВ | ≤5000 |
| 24 | Расстояние утечки | мм | Между портами перелома: 3906/3150 До земли: 3906/3150 |
| 25 | Масса газа SF₆, заправленного в каждый блок | кг | 10 |
| 26 | Масса каждого автоматического выключателя | кг | 1500 |
| № | Название | Единица измерения | Параметр |
|---|---|---|---|
| 1 | Напряжение вспомогательной цепи | V | ДК220 или ДК110 |
| 2 | Напряжение/ток катушки открытия/закрытия | В/А | ДЦ110/4; ДК220/2 |
| 3 | Энергонакопительный двигатель | - | Номинальное напряжение: DC220, AC220/DC110, AC110. Нормальный диапазон рабочего напряжения: 85–110 % В. Мощность: 600 Вт. |
| 4 | Время накопления энергии двигателя | s | ≤15 |
| 5 | Напряжение цепи обогревателя и освещения | V | AC220 |
| 6 | Номинальное напряжение вспомогательного переключателя | V | ДК220, АК220 |
| 7 | Номинальный ток вспомогательного переключателя | A | 10 |
| 8 | Количество контактов вспомогательного переключателя | - | 10 нормально открытых + 10 нормально закрытых |
| № | Название | Единица измерения | Параметр |
|---|---|---|---|
| 1 | Межосевое расстояние между полюсами выключателя | мм | 1700 |
| 2 | Ход подвижного контакта | мм | 1200+2 |
| 3 | Контактный ход подвижного контакта | мм | 250+2 |
| 4 | Ход межфазного рабочего шатуна выключателя (длина хорды) | мм | 1100+3 |
| 5 | Скорость открытия | РС | 4,2–5 м/с |
| 6 | Скорость закрытия | РС | 2,2–3 м/с |
| 7 | Время работы | РС | ≤40 |
| 8 | Время закрытия | РС | ≤100 |
| 9 | Время перерыва | РС | ≤60 |
| 10 | Закрыть – время открытия | РС | ≤80 |
| 11 | Время открытия – закрытия | РС | 300 |
| 12 | Трехфазный асинхронность открытия | РС | ≤2 |
| 13 | Трехфазный асинхронность включения | РС | ≤3 |
Наружные подстанции и линии электропередачи
Высотные регионы до 2000м (или выше по запросу)
Суровый климат до -40℃
Энергосистемы, требующие высокой отключающей способности и частой эксплуатации.
Применение автоматических выключателей при подключении к сети
Модель и характеристики выключателя
Номинальные электрические параметры (напряжение, ток, ток отключения и т. д.)
Условия эксплуатации (температура окружающей среды, высота над уровнем моря, уровень загрязнения)
Номинальные параметры цепи управления (напряжение двигателя, напряжение катушки отключения/включения)
Необходимые запасные части, инструменты или специальное оборудование (заказываются отдельно)
Направление подключения первичных верхних клемм
Fenarro (www.fenarro.com) специализируется на высоковольтном силовом оборудовании, включая элегазовые выключатели, вакуумные выключатели и комплексные решения для распределительных устройств. Благодаря передовым технологиям, строгому контролю качества и ориентации на инновации Fenarro обеспечивает безопасные, надежные и эффективные решения для глобальных энергетических систем.
