ФКВ18(17)-12(40,5)
Fenarro
| Количество: | |
|---|---|

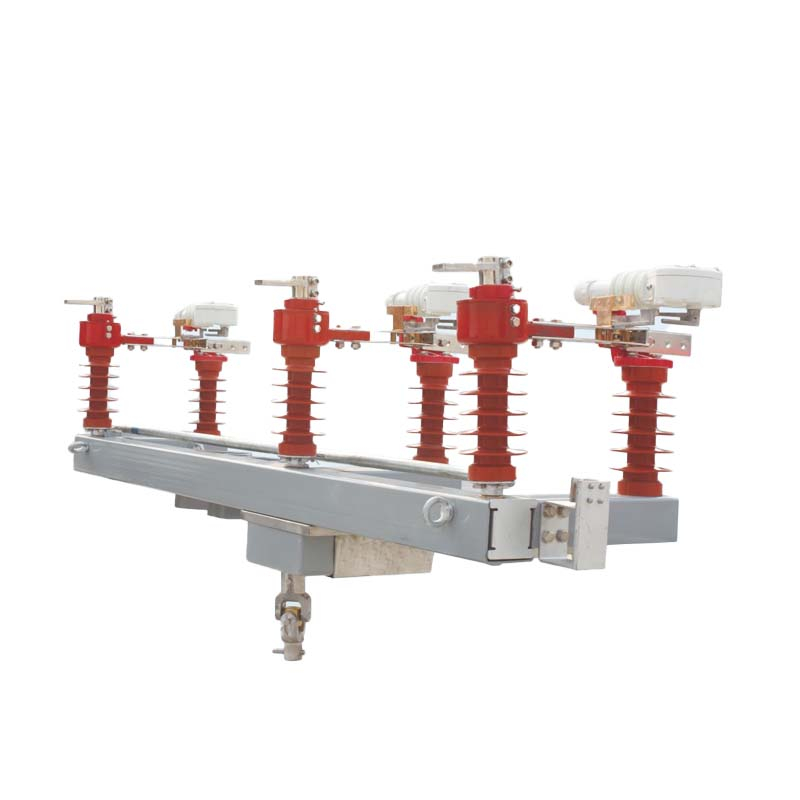

Высоковольтный выключатель нагрузки переменного тока для наружного применения FKW18(17)-12(40,5) представляет собой переключатель нового поколения , разработанный путем интеграции отечественного производственного опыта с передовыми зарубежными технологиями.
Он состоит из изолирующих лопаток, дугогасительной камеры и приводного механизма . Используя принцип гашения дуги с выделением газа , он отличается высокой способностью гашения дуги, высокой надежностью изоляции, простой конструкцией и минимальным обслуживанием..
Его общие характеристики соответствуют продвинутому уровню аналогичных международных продуктов..
Распределительные сети среднего напряжения – для отключения и замыкания тока нагрузки.
Подстанции и промышленные энергосистемы – коммутация и защита
Системы воздушных линий – секционирование и изоляция
Сельские и городские электросети – надежное переключение распределения
Приложения с небольшой нагрузкой – размыкание и замыкание линий холостого хода или трансформаторов.
Широкий диапазон напряжения – подходит для систем от 12 до 40,5 кВ .
Усовершенствованная технология гашения дуги – использует принцип гашения дуги с выделением газа для безопасного и эффективного переключения.
Простая и надежная конструкция – минимальное обслуживание, простота в эксплуатации.
Высокая надежность изоляции — обеспечивает безопасное изоляционное расстояние в открытом положении.
Сильная адаптация к окружающей среде – разработан для суровых условий эксплуатации на открытом воздухе.
Соответствие международным стандартам – производительность достигает продвинутого уровня аналогичных мировых продуктов..
Высота : ≤3000 м
Температура окружающей среды : -25℃ ~ +40℃ (дневная разница температур ≤32K)
Давление ветра : ≤700 Па (скорость ветра ≈34 м/с)
Уровень загрязнения : допустимый IV класс.
Сейсмическая интенсивность : ≤8 градусов
Толщина обледенения : ≤10 мм
| Серийный номер | Артикул | Единица измерения | Технические параметры |
|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 / 40,5 |
| 2 | Номинальный ток | A | 630 |
| 3 | Номинальная частота | Гц | 50 |
| 4 | Номинальный пиковый выдерживаемый ток | кА | 50 |
| 5 | Номинальный кратковременный выдерживаемый ток | кА | 20 |
| 6 | Номинальная продолжительность короткого замыкания | s | 4 |
| 7 | Номинальный ток отключения активной нагрузки | A | 630 |
| 8 | Номинальный ток отключения контура | A | 630 |
| 9 | Номинальный зарядный ток кабеля | A | 10 |
| 10 | 5 % номинального тока открытия активной нагрузки | A | 31.5 |
| 11 | Номинальный ток отключения трансформатора без нагрузки | A | Ток холостого хода трансформатора 1250 кВА |
| 12 | Номинальный ток включения при коротком замыкании | кА | 50 |
| 13 | Сопротивление главной цепи | мкОм | ≤95 |
| 14 | Выдерживаемое напряжение промышленной частоты в течение 1 мин (действующее значение) | кВ | |
| Сухой тип: Фаза-фаза, Фаза-земля | кВ | 42 / 95 | |
| Сухой тип: изолирующие контакты | кВ | 49 / 115 | |
| Мокрый тип: Фаза-фаза, Фаза-земля | кВ | 30 / 85 | |
| 15 | Выдерживаемое напряжение грозового импульса (пиковое значение) | кВ | |
| Фаза-фаза, Фаза-земля | кВ | 75/185 | |
| Изолирующие контакты | кВ | 85 / 215 | |
| 16 | Механическая жизнь | Время | 2000 |
| 17 | Асинхронность трехполюсного включения и размыкания | РС | ≤5 |
| 18 | Напряжение и мощность двигателя | В/Вт | ~220 / 200 |
| 19 | Отклонение положения контактного ножа | мм | ≤2 |
| 20 | Основное контактное давление | N | 420 ± 42 |
| 21 | Контактное усилие открытия ножа | Нм | ≥200, ≥360 |
| 22 | Номинальный рабочий крутящий момент | Нм | ≤300 |
В1: Какие уровни напряжения поддерживаются серией FKW18?
A1: он поддерживает трехфазные системы переменного тока напряжением от 12 до 40,5 кВ..
Вопрос 2: Какой принцип гашения дуги используется?
A2: Он использует принцип гашения дуги с выделением газа , обеспечивая высокую способность гашения дуги.
В3: Каковы его типичные применения?
A3: Используется для отключения, включения, изоляции и секционирования нагрузки в распределительных сетях, подстанциях и промышленных системах.
В4: Может ли он работать в суровых условиях на открытом воздухе?
A4: Да, он предназначен для суровых условий с сильным ветром, загрязнением и устойчивостью к обледенению.
В5: Обеспечивает ли он видимую изоляцию?
A5: Да, в открытом положении он обеспечивает безопасное расстояние, эквивалентное разъединителю.
