ЗН85-40,5
Fenarro
| Количество: | |
|---|---|

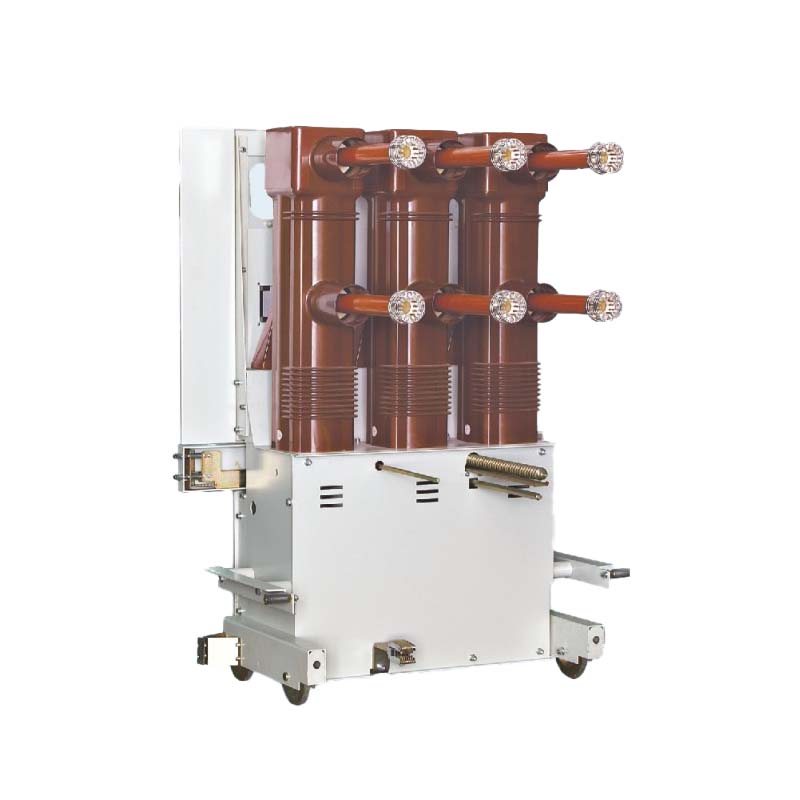

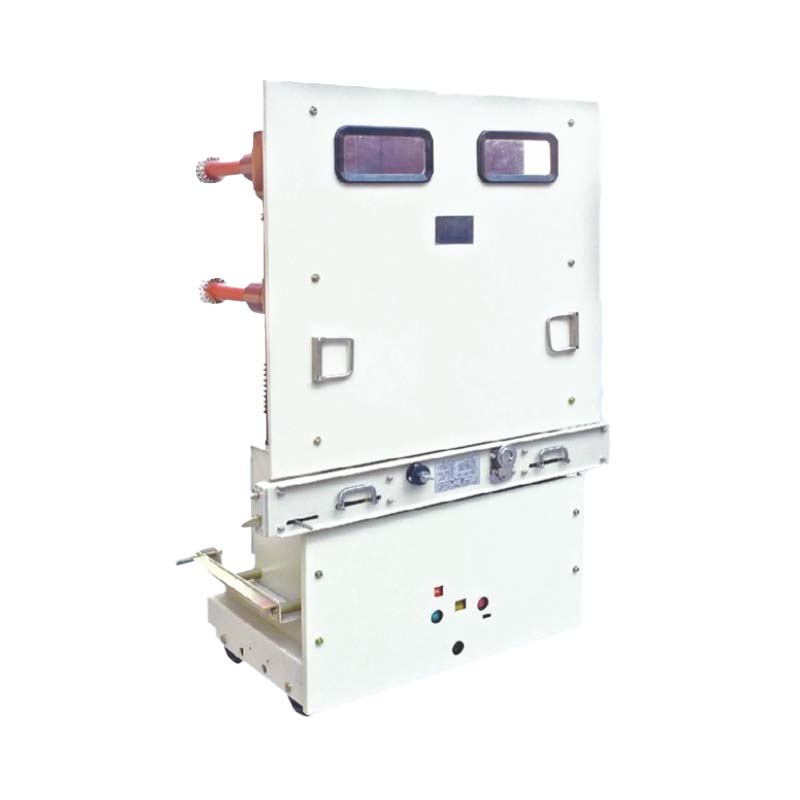

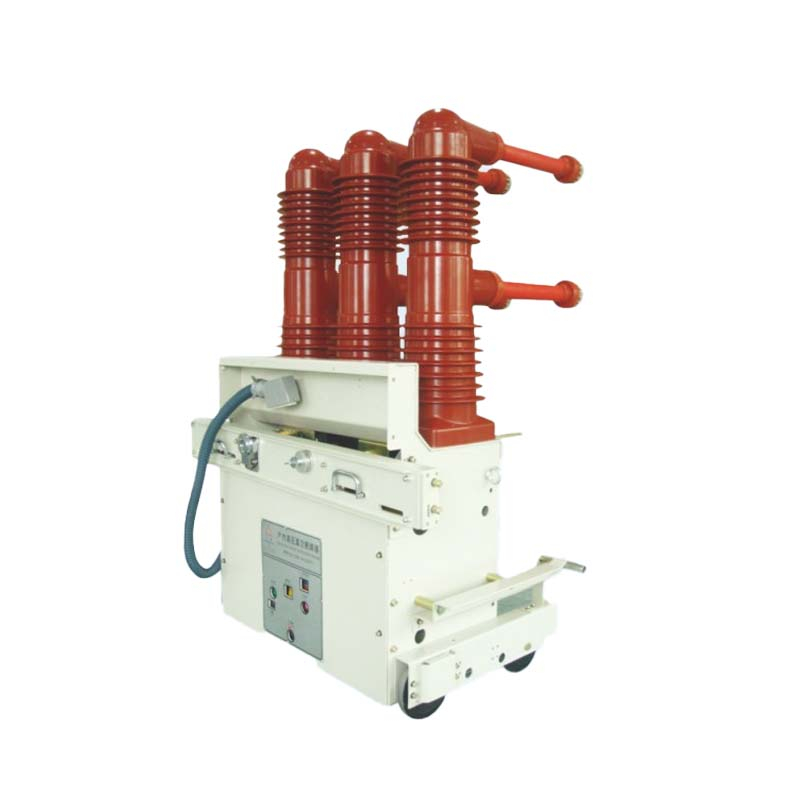

Вакуумный выключатель ZN85-40.5 оснащен пружинным приводным механизмом, специально разработанным для его вертикальной конструкции. Установленный внутри рамы выключателя механизм является неотъемлемой частью всего узла.
Его простая конструкция, оптимизированная кривая выходной мощности и улучшенные эксплуатационные характеристики делают его очень подходящим для частых операций и для требовательных рабочих условий..
Подстанции распределения среднего и высокого напряжения
Электростанции как средства управления и защиты
Промышленные предприятия, требующие стабильной коммутации высокого напряжения
Частые переключения под нагрузкой или в условиях неисправности
Тяжелые рабочие условия со строгими требованиями к надежности
Номинальное напряжение 40,5 кВ – предназначено для высоковольтных энергосистем.
Компактная вертикальная конструкция – уменьшает глубину дробления и оптимизирует использование пространства.
Встроенный пружинный приводной механизм – разработан специально для соответствия характеристикам выключателя.
Высокая отключающая способность – Способен отключать как ток нагрузки, так и ток короткого замыкания.
Готовность к частой эксплуатации – подходит для задач высокочастотного переключения..
Прочность и надежность – оптимизированная конструкция для длительного срока службы в тяжелых условиях.
Простота обслуживания – упрощенная конструкция с меньшими механическими сложностями.
| Серийный номер | Элемент | Единица | измерения Числовое значение | |
|---|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 40.5 | |
| 2 | Номинальный ток | A | 1600; 2000 - 2500 | |
| 3 | Номинальный ток отключения при коротком замыкании | кА | 25, 31,5; 25, 31,5 | |
| 4 | Ток динамической стабильности (пиковое значение) | кА | 63, 80; 63, 80 | |
| 5 | Ток термостабильности 4S | кА | 25, 31,5; 25, 31,5 | |
| 6 | Номинальный ток включения короткого замыкания (пиковое значение) | кА | 63, 80; 63, 80 | |
| 7 | Количество операций отключения по номинальному току короткого замыкания | раз | 20 | |
| 8 | Номинальная последовательность операций | - | О – 0,3 с – СО – 180 с – СО | |
| 9 | Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты в течение 1 мин. | кВ | 95 |
| Выдерживаемое напряжение грозового импульса (полная волна) | кВ | 185 | ||
| 10 | Механическая жизнь | раз | 10000 | |
| 11 | Номинальный ток открытия одной батареи конденсаторов | A | 630 | |
| 12 | Номинальный ток закрытия конденсаторной батареи | A | 400 | |
| 13 | Номинальное напряжение электродвигателя-аккумулятора | V | переменный, постоянный ток: 110; 220 | |
| 14 | Номинальная мощность электродвигателя-аккумулятора | W | ≤230 | |
| 15 | Энергия – накопление Время накопления энергии Двигатель | S | ≤15 | |
| 16 | Номинальное напряжение замыкающих и размыкающих катушек | V | ДК: 110; 220 | |
| 17 | Номинальный ток замыкающих и размыкающих катушек | A | 1,05 (110 В), 0,96 (220 В) | |
| 18 | Расстояние открытия контакта | мм | 20±2 | |
| 19 | Контакты Путешествия | мм | 7,5±1,5 | |
| 20 | Асинхронность трехфазного включения | РС | ≤2 | |
| 21 | Время отскока при замыкании контакта | РС | ≤3 | |
| 22 | Сопротивление главной цепи (исключая сопротивление контактов) | мкОм | <40 | |
A1: Он предназначен для трехфазных энергосистем переменного тока напряжением 40,5 кВ, частотой 50 Гц..
Вопрос 2: Что делает его структуру уникальной?
A2: Вертикальное расположение выключателя и приводного механизма уменьшает глубину установки и повышает эффективность использования пространства.
В3: Какой тип рабочего механизма он использует?
A3: Он использует специально разработанный пружинный приводной механизм , оптимизированный для работы VCB 40,5 кВ.
В4: подходит ли он для частых операций?
A4: Да, он идеально подходит для частого переключения и суровых условий эксплуатации..
В5: Где обычно используется этот выключатель?
A5: широко применяется на электростанциях, подстанциях и промышленных предприятиях..
