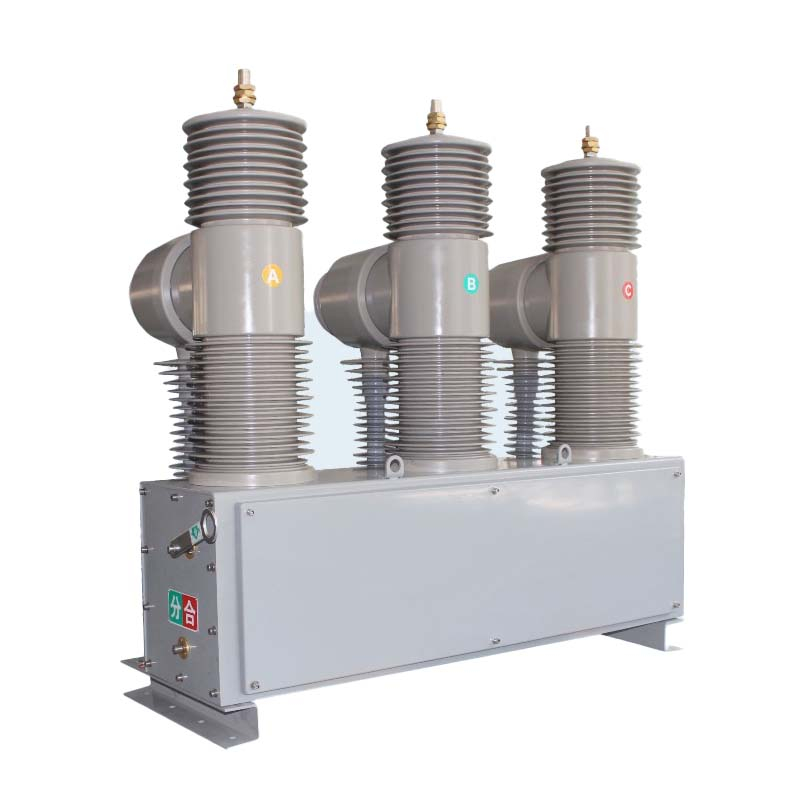

ZW32-40.5
Fenarro
| Количество: | |
|---|---|
Его компактная конструкция, легкий корпус и надежная работа делают его особенно подходящим для наружной установки на опоре в современных распределительных сетях.
Воздушные линии электропередачи среднего напряжения для коммутации и защиты от неисправностей
Подстанции и промышленные энергосистемы, требующие защиты 40,5 кВ
Городские и сельские распределительные сети с частой эксплуатацией
Интеграция возобновляемых источников энергии , таких как подключение ветровых или солнечных электростанций.
Наружная установка в суровом климате и высокогорных регионах.
Высокая надежность — герметичные полюса и оптимизированный механизм обеспечивают долгосрочную стабильную работу.
Не требует обслуживания – весь срок службы без необходимости регулярного технического обслуживания.
Длительный срок службы – отличная механическая и электрическая износостойкость.
Компактный и легкий – малый размер и уменьшенный вес упрощают транспортировку и установку.
Широкая адаптация к окружающей среде — надежно работает при температуре от -30 ℃ до +60 ℃ на высоте до 3000 м над уровнем моря.
Высокая стойкость – рассчитан на высокую механическую прочность и способность гасить дугу.
Интеллектуальная функциональность – совместимость с интеллектуальными системами мониторинга и автоматизации.
| Серийный номер | Элемент | Единица измерения | Параметр |
|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 40.5 |
| 2 | Номинальный ток | A | 1250/1600 |
| 3 | Номинальная частота | Гц | 50/60 |
| 4 | Выдерживаемое напряжение промышленной частоты (1 мин) (мокрый/сухой) (фаза-фаза, фаза-земля/между контактами) | кВ | 80/95/95 |
| 5 | Выдерживаемое напряжение грозового импульса (пиковое значение) (фаза-фаза, фаза-земля/между контактами) | кВ | 185 |
| 6 | Номинальный ток отключения при коротком замыкании | кА | 25/31,5 |
| 7 | Номинальный ток включения короткого замыкания (пиковое значение) | кА | 63/80 |
| 8 | Номинальный пиковый выдерживаемый ток | кА | 63/80 |
| 9 | 4 с кратковременный выдерживаемый ток | кА | 25/31,5 |
| 10 | Номинальный рабочий цикл | - | Открытие - 0,1 с - Закрытие - 3 с - Открытие - 3 с - Закрытие - 6 с - Открытие - 60 с Восстановление |
| 11 | Число срабатываний по номинальному току отключения при коротком замыкании | раз | 30 |
| 12 | Механическая жизнь | раз | 10000 |
| 13 | Управляющее напряжение рабочего механизма | V | AC/DC220 |
| 14 | Выдерживаемое напряжение промышленной частоты вторичной цепи (1 мин) | кВ | 2 |
| Серийный номер | Элемент | Единица измерения | Параметр |
|---|---|---|---|
| 1 | Расстояние открытия контакта | мм | 16±1 |
| 2 | Контакты Путешествия | мм | 42±5 |
| 3 | Скорость открытия | РС | 4,0 - 1,8 |
| 4 | Скорость закрытия | РС | 0,4 - 0,8 |
| 5 | Время отскока при открытии контакта | РС | ≤5 |
| 6 | Расстояние между фазовыми центрами | мм | 602±2 |
| 7 | Асинхронность трехфазного открытия и закрытия | РС | ≤12 |
| 8 | Сопротивление контура каждого фазового проводника | мкОм | <80 |
| 9 | Время закрытия | РС | 25 - 45 |
| 10 | Время открытия | РС | 20–45 |
| 11 | Масса | кг | Около 950 |
В1: Каково номинальное напряжение автоматического выключателя ZW32-40.5?
А1: Предназначен для сетей среднего напряжения с номинальным напряжением 40,5кВ.
Вопрос 2: Не требует ли выключатель ZW32-40.5 обслуживания?
О2: Да, он спроектирован таким образом, чтобы не требовать обслуживания на протяжении всего срока службы.
В3: Может ли этот выключатель работать в высокогорных регионах?
A3: Да, он подходит для установки на высоте до 3000 метров над уровнем моря.
В4: В каких средах он может работать?
A4: Он предназначен для работы при температуре от -30 ℃ до +60 ℃, выдерживает высокую влажность и работает в средах с уровнем загрязнения IV.
В5: Где обычно используется выключатель ZW32-40.5?
A5: Он широко применяется в воздушных распределительных сетях, подстанциях, промышленных объектах и системах возобновляемых источников энергии.
