ZW32-12
Fenarro
| Количество: | |
|---|---|

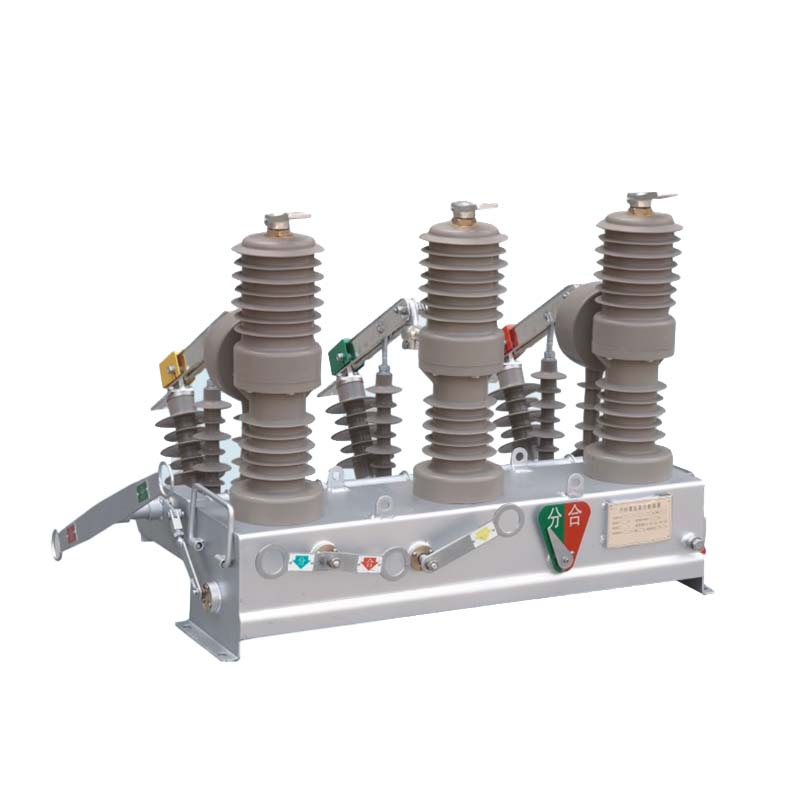

Вакуумный выключатель для наружного применения ZW32-12 (далее — выключатель) рассчитан на напряжение 12 кВ, трехфазный переменный ток, 50 Гц. В основном он используется для переключения тока нагрузки, тока перегрузки и тока короткого замыкания в энергосистемах. Этот выключатель широко применяется на подстанциях, промышленных и горнодобывающих предприятиях, а также в сельских электросетях, где требуются частые срабатывания. Он компактный, легкий, влагостойкий, не требует технического обслуживания и рассчитан на суровые погодные условия и условия загрязнения.
Подходит для распределительных сетей трехфазного переменного тока напряжением 12 кВ.
Широко применяется на подстанциях, промышленных предприятиях и в сельских электросетях.
Идеально подходит для частых сценариев эксплуатации
Обеспечивает надежную защиту и контроль распределительных систем.
Компактная конструкция, легкий вес и простота установки
Вакуумный прерыватель обеспечивает сильную способность гашения дуги.
Не требующая обслуживания конструкция, снижающая эксплуатационные расходы
Устойчив к конденсации и загрязнению, подходит для суровых условий.
Надежная работа при коммутационной нагрузке, перегрузке и токах короткого замыкания.
Полностью соответствует международным и национальным стандартам.
GB1984: Автоматические выключатели высокого напряжения переменного тока
GB11022: Общие технические требования к распределительным устройствам и устройствам управления высокого напряжения.
GB311.1-6: Координация изоляции для оборудования передачи и преобразования высокого напряжения
GB763: Нагрев аппаратов высокого напряжения переменного тока при длительной эксплуатации.
GB2706: Методы испытаний на динамическую и термическую стабильность устройств высокого напряжения переменного тока
GB3309: Механические испытания распределительных устройств высокого напряжения при нормальной температуре
DL/T593: Общие технические условия заказа распределительных устройств высокого напряжения
| Серийный номер | Элемент | Единица | измерения Числовое значение |
|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 |
| 2 | Номинальная частота | Гц | 50 |
| 3 | Номинальный ток | A | 630 |
| 4 | Номинальный ток отключения при коротком замыкании | кА | 20 |
| 5 | Номинальный пиковый выдерживаемый ток (пиковое значение) | кА | 50 |
| 6 | Номинальный кратковременный выдерживаемый ток | кА | 20 |
| 7 | Номинальный ток включения короткого замыкания (пиковое значение) | кА | 50 |
| 8 | Механическая жизнь | раз | 10000 |
| 9 | Число срабатываний по номинальному току отключения при коротком замыкании | раз | 30 |
| 10 | Выдерживаемое напряжение промышленной частоты (1 мин): влажный (сухой) (фаза-фаза, фаза-земля, между контактами) | кВ | 42/48 |
| 11 | Выдерживаемое напряжение грозового импульса (пиковое значение) (фаза-фаза, фаза-земля, между контактами) | кВ | 75/85 |
| 12 | Выдерживаемое напряжение промышленной частоты вторичной цепи (1 мин) | кВ | 2 |
