GW7-126
Fenarro
| Количество: | |
|---|---|

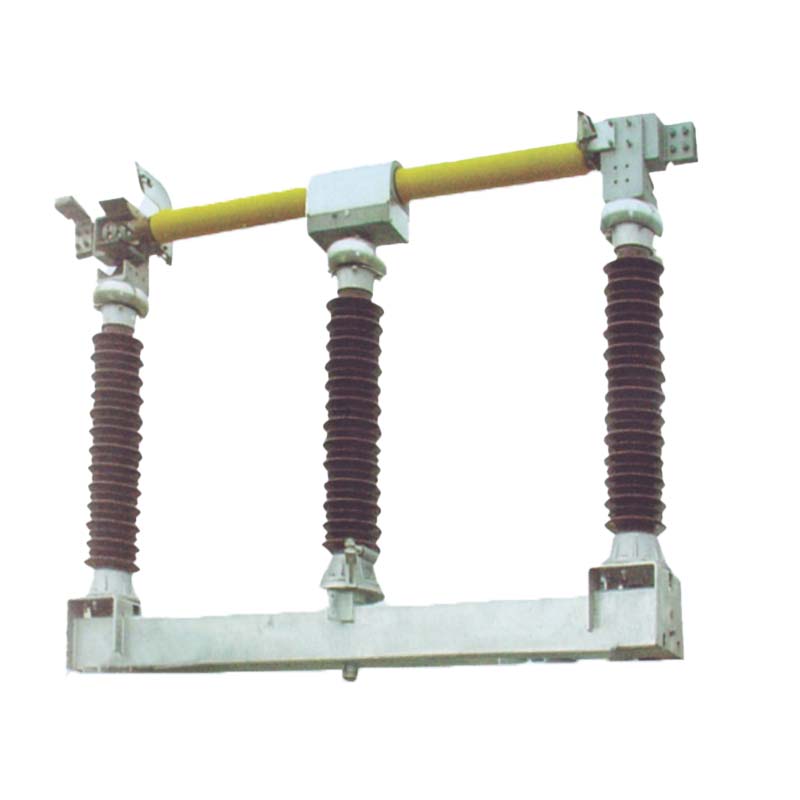

Разъединитель GW7-126 предназначен для использования в энергосистемах трехфазного переменного тока частотой 50 Гц, напряжением 220 кВ для коммутации линий на холостом ходу и изоляции оборудования при проведении технического обслуживания. Продукт соответствует стандартам GB1985 и IEC62271-102. К основным условиям окружающей среды и эксплуатации относятся высота над уровнем моря ≤ 2000 м, диапазон температур окружающей среды от -40°С до +40°С, максимальная скорость ветра 34 м/с, сейсмостойкость с горизонтальным ускорением 0,25 g и вертикальным ускорением 0,125 g, толщина ледяного покрытия ≤ 10 мм, уровень загрязнения изолятора III (25 мм/кВ) или IV (31 мм/кВ). На месте установки не должно быть легковоспламеняющихся, взрывоопасных или химически агрессивных веществ, а также не должно быть подвержено частой и сильной вибрации.
Большой видимый контактный зазор и отличные диэлектрические характеристики обеспечивают безопасное пространство для технического обслуживания.
Простая и прочная конструкция, обеспечивающая легкую установку, регулировку и долговременную стабильность.
Конструкция с перевернутыми контактами обеспечивает высокое контактное давление после работы, что обеспечивает превосходную пропускную способность по току.
Самоочищающиеся контакты и контактные пальцы снижают загрязнение и затраты на техническое обслуживание.
Стабильная общая конструкция с высокой механической прочностью.
Обработка поверхности методом горячего цинкования обеспечивает превосходную коррозионную стойкость и длительный срок службы на открытом воздухе.
Доступны конфигурации без заземления, с одинарным и двойным заземлением; совместим с ручными или моторизованными приводами.
Дополнительный заземлитель с надежной механической блокировкой для предотвращения неправильных операций.
| Параметр | единицы | измерения | ||
|---|---|---|---|---|
| Номинальное напряжение | кВ | 126 | ||
| Номинальный ток | A | 5000 | ||
| Номинальный пиковый выдерживаемый ток (пиковое значение) | кА | 160 | ||
| Номинальный кратковременный выдерживаемый ток 3 с (среднеквадратичное значение) | кА | 63 | ||
| Номинальная частота | Гц | 50 | ||
| Заземлитель | Номинальный пиковый выдерживаемый ток (пиковое значение) | кА | 160 | |
| Номинальный кратковременный выдерживаемый ток 3 с (среднеквадратичное значение) | кА | 63 | ||
| Номинальная сила растяжения терминала | Продольный | N | 1500 | |
| Боковой | N | 1000 | ||
| Вертикальный | N | 1250 | ||
| Номинальный уровень изоляции | Номинальное кратковременное выдерживаемое напряжение промышленной частоты(среднеквадратичное значение) | Заземлить | кВ | 460 |
| Через контакты | кВ | 460 + 145 | ||
| Выдерживаемое напряжение грозового импульса(пиковое значение) | Заземлить | кВ | 1050 | |
| Через контакты | кВ | 1050 + 200 | ||
| Индуктивный ток включения и отключенияИспытание работоспособности заземлителя | Электромагнитная муфта | Номинальный индуктивный ток | A | 80 |
| Номинальное индуктивное напряжение | кВ | 2 | ||
| Электростатическая муфта | Номинальный индуктивный ток | A | 3 | |
| Номинальное индуктивное напряжение | кВ | 12 | ||
| Коэффициент пути утечки опорного изолятора | Класс III | мм/кВ | 25 | |
| Класс IV | мм/кВ | 31 | ||
| Механическая жизнь | раз | 3000 | ||
| Сопротивление контура разъединителя | Ω | 50 | ||
| Включение и отключение тока переключения шин | A | 1600 | ||
| Вес однополюсного | кг | 1020 | ||
• Наружные подстанции и линии электропередачи высокого напряжения.
• Изоляция шин, трансформаторов и автоматических выключателей во время технического обслуживания.
• Переключение и перенаправление воздушных линий электропередачи в режиме холостого хода.
• Ситуации, требующие видимого изоляционного расстояния для обеспечения безопасности обслуживающего персонала.
Модель и конфигурация изделия (например, GW7-126, без заземления/с одинарным заземлением/с двойным заземлением).
Номинальные электрические параметры: номинальное напряжение, номинальный ток, кратковременно выдерживаемый ток, пиковый выдерживаемый ток.
Условия эксплуатации: высота над уровнем моря, диапазон температур окружающей среды, уровень загрязнения, сейсмические требования.
Предпочтительный привод: ручной (серия CS) или моторизованный (серия CJ), а также ориентация привода.
Требования к заземлителю и механическим блокировкам.
Монтажные принадлежности или кронштейны, высота установки и детали фундамента.
Необходимые запасные части, инструменты или специальные приспособления (при наличии).
Направление подключения первичной клеммы и особые требования к проводке.
Fenarro (fenarro.com) — профессиональный производитель высоковольтного распределительного оборудования и оборудования для передачи электроэнергии. Мы предоставляем полный спектр разъединителей, изоляторов, автоматических выключателей и индивидуальных распределительных устройств со строгим контролем качества и глобальной поддержкой. Продукция Fenarro спроектирована с учетом надежности, безопасности и долгосрочной эксплуатации в сложных условиях энергосистемы.
