LW36-72,5
Fenarro
| Количество: | |
|---|---|

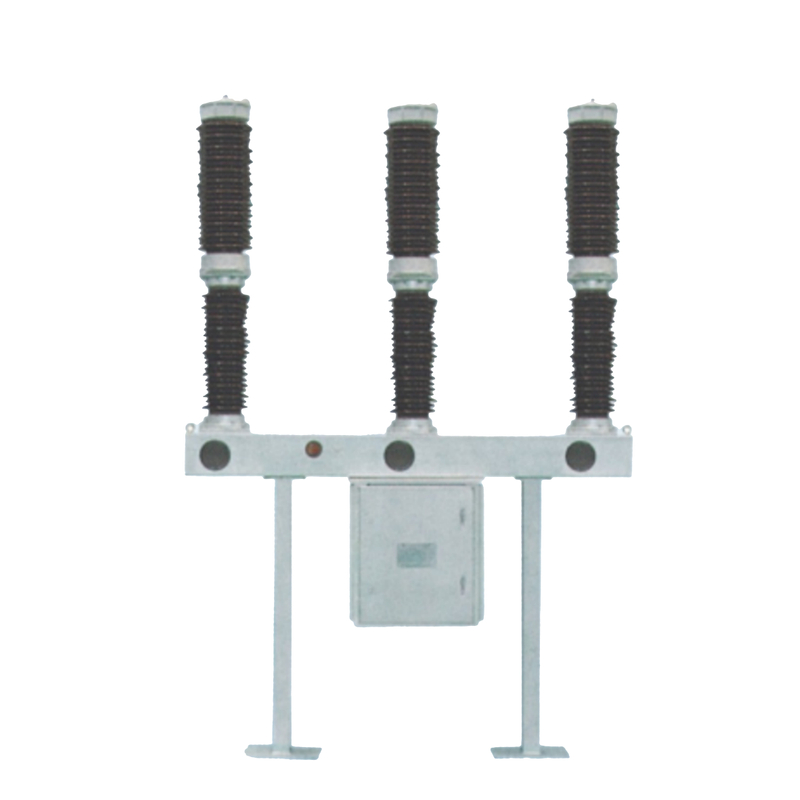

Элегазовый автоматический выключатель LW36-72.5 с автономным питанием представляет собой наружное устройство колонного типа, обеспечивающее безопасную работу в суровых условиях окружающей среды. Он имеет высокопрочную конструкцию дугогасительной камеры и надежный пружинный приводной механизм, обеспечивающий стабильную работу, длительный срок службы и минимальные требования к техническому обслуживанию.
Высокая производительность — номинальный ток до 3150 А, отключающая способность 31,5 кА при 40 ℃.
Длительный срок службы – Электрический срок службы: 31,5 кА × 24 раза (25 кА × 31 раз); Механический срок службы: до 10 000 раз после простой регулировки
Высокая надежность – конструкция дугогасительной камеры аналогична конструкции LW36-126, высокий изоляционный запас, простой и надежный пружинный механизм.
Надежное прерывание – стабильное прерывание дуги при частой эксплуатации.
Отличная герметизация – уровень утечки SF6 < 0,5% в год.
Подходит для суровых условий – рассчитан на IV уровень загрязнения и температуру окружающей среды от -40℃ до +40℃.
| 1 | Номинальное напряжение | кВ | 72.5 |
| 2 | Номинальная частота | Гц | 50 |
| 3 | Номинальный ток | A | 1250/1600/2000/3150 |
| 4 | Номинальный ток отключения при коротком замыкании | кА | 31.5 |
| 5 | Номинальный пиковый выдерживаемый ток | кА | 80 |
| 6 | Номинальный кратковременно выдерживаемый ток | кА | 31.5 |
| 7 | Номинальная продолжительность короткого замыкания | s | 4 |
| 8 | Номинальное время отключения при коротком замыкании | раз | 20 |
| 9 | Номинальная последовательность операций | — | 0,3с-СО-180с-СО |
| 10 | Механическая жизнь | раз | 10 000 |
| 11 | Электрическая выносливость | раз | 31,5 кА × 24 (25 кА × 31) |
| 12 | Годовая скорость утечки SF6 | % | ≤0,5% |
| 13 | Скорость утечки газа (в год) | Па·м³/с | ≤1500 × 10⁻⁶ |
| 14 | Номинальная мощность накопителя энергии | W | 600 |
| 15 | Управляющее напряжение | V | ДК110/220, АК110/220 |
| 16 | Номинальное напряжение замыкающей/размыкающей катушки | V | ДК220, АК220 |
| 17 | Время хранения энергии | s | ≤15 |
Наружные подстанции и линии электропередачи
Холодные регионы с температурой до -40℃.
Энергосистемы, требующие частой эксплуатации
Применение автоматических выключателей при подключении к сети
Fenarro — профессиональный поставщик высоковольтного силового оборудования, предлагающий вакуумные выключатели, элегазовые выключатели и комплексные решения по распределительным устройствам. Благодаря передовым технологиям, строгим стандартам тестирования и возможностям глобального обслуживания Fenarro предлагает надежные решения для безопасного и эффективного распределения электроэнергии.
