ФЗВ32-12 и ФЗВ32-40.5
Fenarro
| Количество: | |
|---|---|

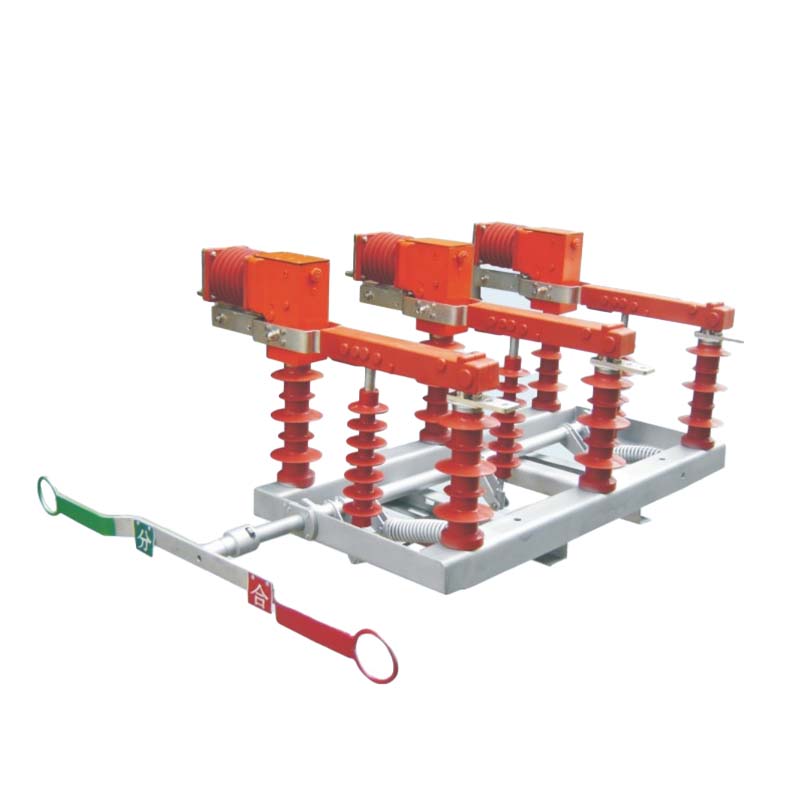

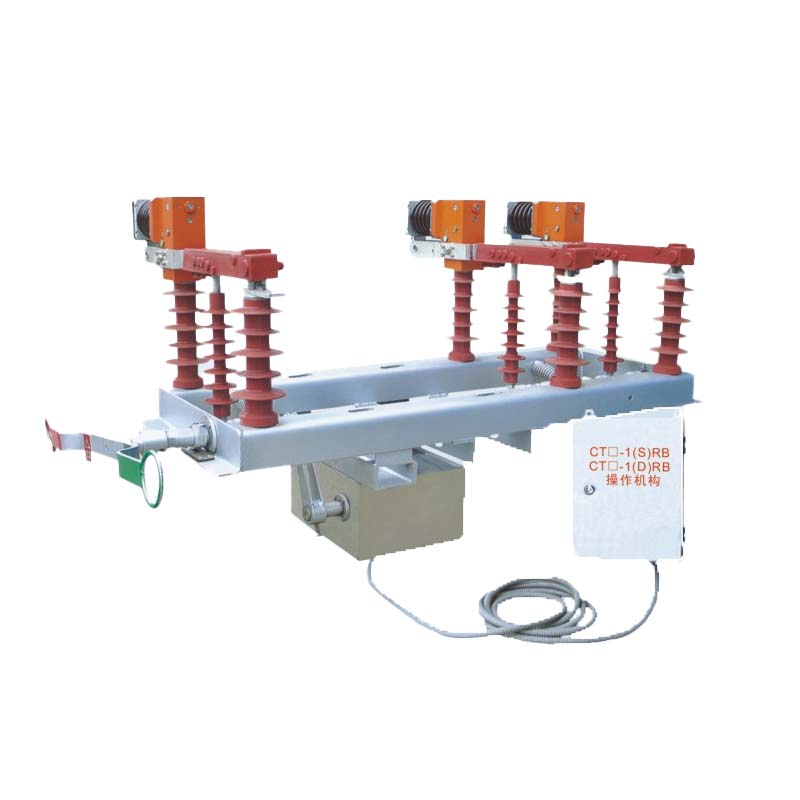

Вакуумный изолирующий выключатель нагрузки высокого напряжения FZW32-12 и FZW32-40.5 для наружного применения (далее именуемый выключателем нагрузки) представляет собой высоковольтное электрическое изделие нового поколения, независимо разработанное и изготовленное нашей компанией.
Он успешно прошел типовые испытания и длительную эксплуатационную проверку , доказав свою стабильную и надежную работу. Все технические индикаторы соответствуют требованиям стандартов GB3804 и IEC..
Этот переключатель подходит для номинального напряжения 12 кВ и 40,5 кВ , с номинальным током до 1250 А в распределительных сетях трехфазного переменного тока частотой 50 Гц..
Городские и сельские распределительные сети – разделение нагрузки и изоляция
Подстанции – для секционирования и защиты
Промышленные и горнодобывающие предприятия – для распределения и управления электроэнергией
Системы автоматизации распределения – совместимые с интеллектуальными контроллерами
Системы воздушных линий – для коммутации среднего напряжения вне помещений、
Широкий диапазон напряжений – применим как для систем 12 кВ, так и для систем 40,5 кВ..
Технология вакуумного прерывания – обеспечивает безопасное и надежное гашение дуги..
Функция изоляции – обеспечивает четкую и видимую точку разрыва для обеспечения безопасности.
Компактный и легкий – Простота установки и обслуживания.
Высокая надежность – подтверждена строгими типовыми испытаниями и эксплуатацией в полевых условиях.
Соответствие стандартам – соответствует требованиям GB3804 и IEC..
Адаптируемый дизайн – подходит для различных применений в электросетях.
Температура окружающей среды : -30℃ ~ +60℃
Высота над уровнем моря : ≤3000 м (для высокогорных районов требуется более высокий уровень изоляции)
Относительная влажность : Среднесуточное значение ≤95%, среднемесячное значение ≤90%
Сейсмическая интенсивность : ≤8 градусов
Окружающая среда : Не подвержена возгоранию, взрывам, сильному загрязнению, химической коррозии и сильной вибрации.
| Серийный номер | Название | Единица измерения | Параметр |
|---|---|---|---|
| 1 | Номинальное напряжение | КВ | 12/40,5 |
| 2 | Номинальная частота | ХЗ | 50 |
| 3 | Номинальный ток | A | 630/1250 |
| 4 | Номинальный ток отключения активной нагрузки | A | 630/1250 |
| 5 | Номинальный ток отключения контура | A | 630/1250 |
| 6 | 5 % номинального тока открытия активной нагрузки | A | 62.5 |
| 7 | Номинальный ток открытия кабеля для зарядки | A | 25 |
| 8 | Выдерживаемое напряжение промышленной частоты в течение 1 мин: вакуумная камера, фаза-фаза, фаза-земля, изолирующие контакты | КВ | 42/68/95/110 |
| 9 | Выдерживаемое напряжение грозового импульса: фаза-фаза, фаза-земля, изолирующие контакты | КВ | 75/125/185/215 |
| 10 | Номинальный кратковременный выдерживаемый ток (термическая стабильность) | КА | 25 |
| 11 | Номинальная продолжительность короткого замыкания | S | 4 |
| 12 | Номинальный пиковый выдерживаемый ток (динамическая стабильность) | КА | 63 |
| 13 | Номинальный ток включения при коротком замыкании | КА | 63 |
| 14 | Механическая жизнь | раз | 10000 |
| 15 | Допустимая толщина контактов вакуумного дугогасителя | мм | 0.6 |
| 16 | Ручной рабочий крутящий момент | Нм | ≤300 |
Вопрос 1: Какие уровни напряжения поддерживаются серией FZW32?
A1: он поддерживает трехфазные системы переменного тока напряжением 12 кВ и 40,5 кВ..
В2: Каким стандартам соответствует коммутатор?
A2: соответствует международным стандартам GB3804 и IEC..
В3: Какова основная функция этого выключателя нагрузки?
A3: Используется для отключения, изоляции и секционирования тока нагрузки в распределительных сетях среднего напряжения.
В4: Можно ли применять его в промышленных энергосистемах?
А4: Да, подходит для промышленных предприятий, подстанций и сельских распределительных сетей..
В5: Поддерживает ли он автоматизацию?
О5: Да, его можно комбинировать с контроллерами для интеграции в системы автоматизации распределения..
