ВБП-12М
Fenarro
| Количество: | |
|---|---|

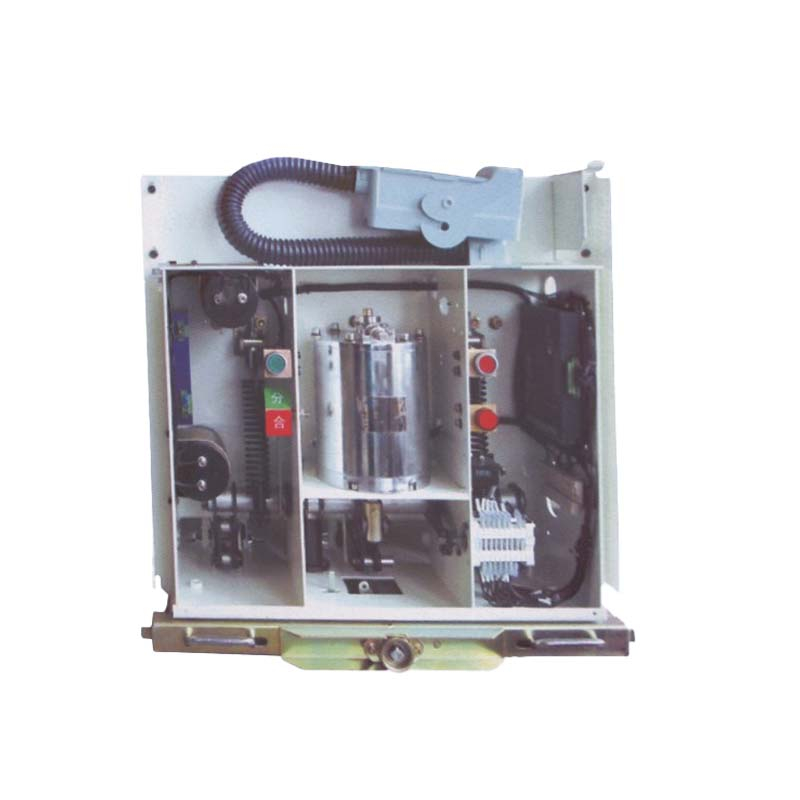

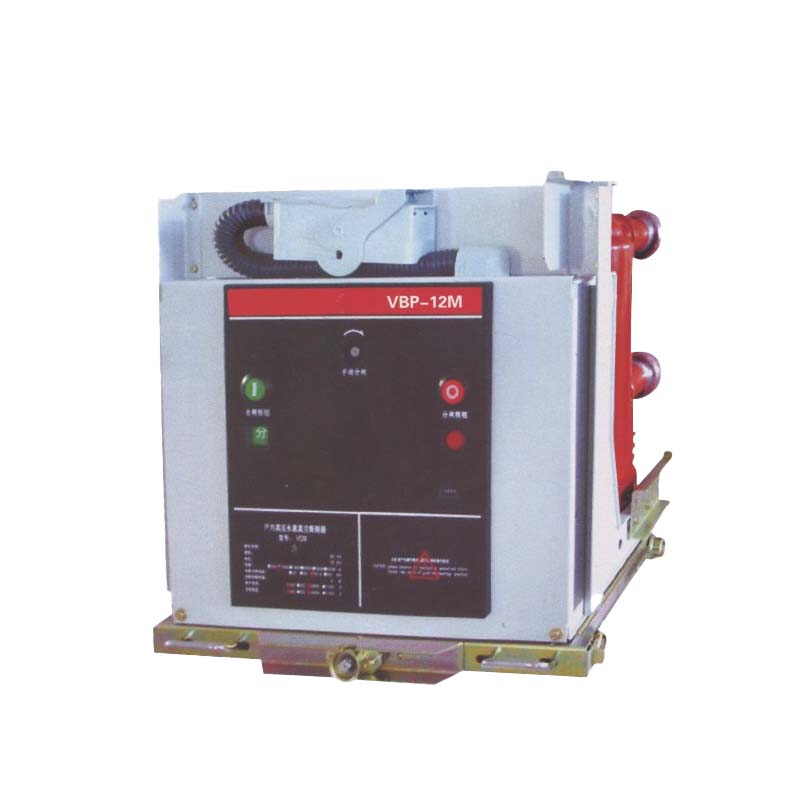

Оснащенный запатентованным приводом с постоянными магнитами CKY и конструкцией трансмиссии с прямым приводом , VBP-12M обеспечивает исключительную эксплуатационную надежность и производительность. Его структура обеспечивает точную, стабильную и эффективную работу, что делает его особенно подходящим для частых операций переключения и нескольких сценариев отключения при коротком замыкании..
Автоматический выключатель может быть оснащен специальным приводным механизмом , образующим выдвижную ручную тележку , что повышает гибкость и простоту интеграции в закрытые распределительные устройства.
Внутренние системы распределения электроэнергии (12кВ)
Промышленные предприятия, требующие частых переключений
Горные работы с высокими требованиями к надежности
Защита и контроль электросетей
Распредустройства с ручными тележками
Привод с постоянными магнитами – использует запатентованный механизм с постоянными магнитами CKY, обеспечивающий превосходную надежность и стабильную работу.
Конструкция с прямым приводом – упрощает структуру, уменьшает количество отказов и обеспечивает эффективную работу.
Высокая отключающая способность – способность безопасно выдерживать множественные прерывания короткого замыкания.
Длительный срок службы – высокая механическая и электрическая прочность, рассчитаны на частую эксплуатацию.
Компактная конструкция – компактная конструкция для современных распределительных устройств внутри помещений.
Совместимость с ручной тележкой – легко комбинируется со специальным силовым механизмом для выдвижной работы.
Низкие эксплуатационные расходы . Упрощенная конструкция и современные материалы снижают требования к техническому обслуживанию.
| Серийный номер | Элемент | Единица | измерения Числовое значение | |||
|---|---|---|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 | |||
| 2 | Номинальное кратковременно выдерживаемое напряжение промышленной частоты (мин) | кВ | 42 | |||
| 3 | Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) | кВ | 75 | |||
| 4 | Номинальная частота | Гц | 50 | |||
| 5 | Номинальный ток | A | 630 1250 | 630 1250 | 630,1250 | 1250,1600 2000,2500 3150,4000 |
| 6 | Номинальный ток отключения при коротком замыкании | кА | 20 | 25 | 31.5 | 40 |
| 7 | Номинальный кратковременный выдерживаемый ток | кА | 20 | 25 | 31.5 | 40 |
| 8 | Номинальная продолжительность короткого замыкания | s | 4 | |||
| 9 | Номинальный пиковый выдерживаемый ток | кА | 50 | 63 | 80 | 100 |
| 10 | Номинальный ток включения при коротком замыкании | кА | 50 | 63 | 80 | 100 |
| 11 | Выдерживаемое напряжение промышленной частоты вторичной цепи (1 мин) | V | 2000 | |||
| 12 | Номинальный ток отключения одной параллельной батареи конденсаторов | A | 630/400 (40 кА — 800/400) | |||
| 13 | Номинальный пусковой ток закрытия батареи конденсаторов | кА | 12,5 (Частота не более 100Гц) | |||
| 14 | Время открытия | РС | ≤50 | |||
| 15 | Время закрытия | РС | ≤70 | |||
| 16 | Механическая жизнь | раз | 30000 | |||
| 17 | Количество операций отключения по номинальному току | раз | 30000 | |||
| 18 | Количество операций отключения по номинальному току короткого замыкания | раз | 50 (30 для кА) | |||
| 19 | Допустимая совокупная толщина износа подвижных и статических контактов | мм | 3 | |||
| 20 | Расстояние открытия контакта | мм | 9±1 (выше 1600А: 11±1) | |||
| 21 | Более - путешествие | мм | 3,5±0,5 | |||
| 22 | Время отскока при замыкании контакта | РС | ≤2 (≤3 для 40 кА) | |||
| 23 | Асинхронность трехфазного закрытия и открытия | РС | ≤2 | |||
| 24 | Средняя скорость открытия | РС | 0,9 - 1,2 | |||
| 25 | Средняя скорость закрытия | РС | 0,5 - 0,8 | |||
| 26 | Значение отскока при открытии контакта | мм | 0 | |||
| 27 | Сопротивление петли постоянного тока главной цепи | мкОм | ≤40 (ниже 1250 А); ≤35 (1600–2000 А); ≤25 (выше 2500 А) | |||
| 28 | Контактное давление замыкания контакта | N | 200±200 (20кА); 2400±200 (25кА); 3100±200 (31,5кА); 4300±200 (40кА) | |||
| 29 | Номинальная последовательность операций | - | Открытие — 0,3 с Закрытие и разделение — 180 с Закрытие и открытие | |||
В1: Чем ВБП-12М отличается от традиционных вакуумных выключателей?
A1: В нем используется привод с постоянными магнитами (типа CKY) с прямой передачей, что значительно повышает надежность и снижает механическую сложность.
В2: подходит ли он для частой эксплуатации?
О2: Да, ВБП-12М специально разработан для частых переключений и множественных прерываний вследствие короткого замыкания.
В3: Можно ли использовать его в распределительных устройствах с выдвижными блоками?
A3: Да, он может быть оснащен специальным приводным механизмом для формирования ручной тележки..
В4: В каких отраслях обычно используется этот выключатель?
A4: Он широко применяется на промышленных предприятиях, в горнодобывающей промышленности и в распределительных сетях, требующих надежной защиты и контроля.
Вопрос 5: Как привод с постоянными магнитами улучшает производительность?
A5: Привод обеспечивает быструю, стабильную и надежную работу , значительно продлевая срок службы и одновременно сокращая потребности в техническом обслуживании.
