ЗВ7(ЗВ37А/ЗВ17)-40,5
Fenarro
| Количество: | |
|---|---|

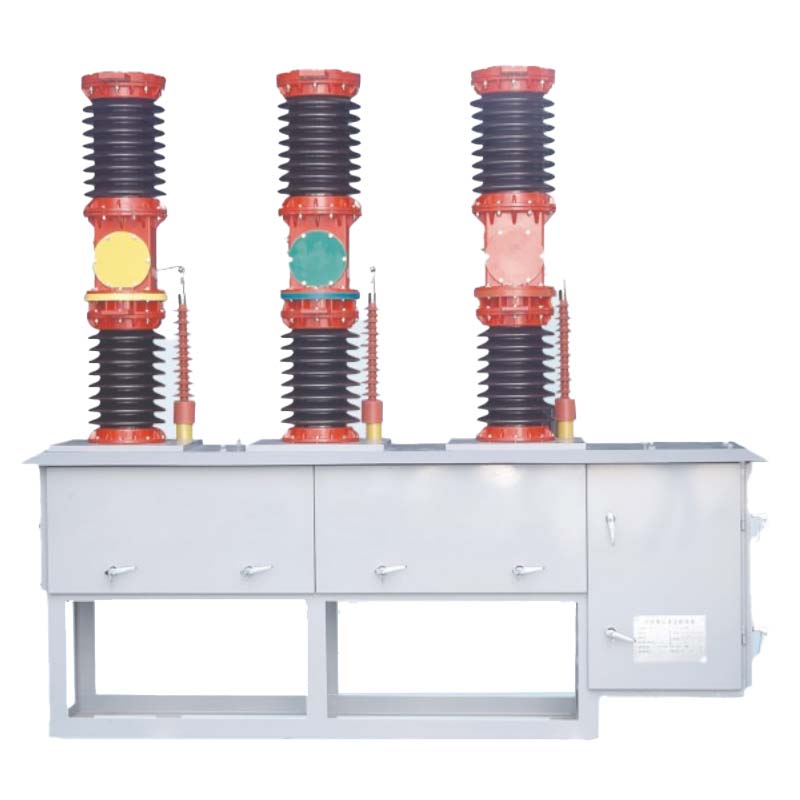

В этом вакуумном выключателе для наружного применения используется технология вакуумного гашения дуги , обеспечивающая высокую отключающую способность, отличные изоляционные характеристики и длительный срок службы . Его компактная конструкция и конструкция, не требующая особого обслуживания, делают его пригодным для частой эксплуатации на подстанциях, промышленных предприятиях и в сельских электросетях..
Оснащенный встроенными трансформаторами тока (ТТ) и контроллером защиты от конденсации , выключатель обеспечивает надежную работу в условиях изменяющейся температуры и влажности.
Системы трехфазного переменного тока напряжением 40,5 кВ
Подстанции защиты и управления
Промышленные и горнодобывающие предприятия, которым требуется надежное переключение электроэнергии
Городские и сельские электрораспределительные сети
Монтаж на высоте и на столбе
Технология вакуумного дугового гашения – высокая отключающая способность и длительный электрический срок службы.
Надежные механические характеристики – механический срок службы до 10 000 операций..
Низкие эксплуатационные расходы – простая конструкция, не требующая обслуживания конструкция и увеличенный цикл капитального ремонта.
Отличная изоляция и устойчивость к загрязнению – обеспечивает стабильную работу в суровых условиях.
Гибкие рабочие механизмы – совместимы с пружинными или электромагнитными приводами для надежного переключения.
Безопасная эксплуатация – отсутствует риск возгорания или взрыва.
Встроенные трансформаторы тока — точность до класса 0,2 , обеспечивающая точное измерение и защиту.
Антиконденсационный контроллер – обеспечивает надежную работу при различной влажности и температуре.
| Серийный номер | Элемент | Единица | измерения Числовое значение | ||
|---|---|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 40.5 | ||
| 2 | Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты | Сухой тип | кВ | 95 |
| Мокрый тип | кВ | 80 | |||
| Выдерживаемое напряжение грозового импульса (пиковое значение) | кВ | 185 | |||
| 3 | Номинальный ток | A | 1250, 1600, 2000 | ||
| 4 | Номинальный ток отключения при коротком замыкании | кА | 20, 25, 31,5 | ||
| 5 | Номинальная последовательность операций | - | Открытие — 0,3 с Закрытие и разделение — 180 с Закрытие и открытие | ||
| 6 | Количество операций отключения по номинальному току короткого замыкания | раз | 12 | ||
| 7 | Номинальный ток включения короткого замыкания (пиковое значение) | кА | 50, 63, 80 | ||
| 8 | Номинальный пиковый выдерживаемый ток | кА | 50, 63, 80 | ||
| 9 | Номинальный кратковременный выдерживаемый ток | кА | 20, 25, 31,5 | ||
| 10 | Номинальная продолжительность короткого замыкания | s | 4 | ||
| 11 | Средняя скорость открытия | РС | 1,5±0,2 | ||
| 12 | Средняя скорость закрытия | РС | 0,7±0,2 | ||
| 13 | Время отскока при замыкании контакта | s | ≤2 | ||
| 14 | Асинхронность трехфазного закрытия (открытия) | s | ≤2 | ||
| 15 | Время закрытия | s | ≤150 | ||
| 16 | Время открытия | s | ≤60 | ||
| 17 | Механическая жизнь | раз | 10000 | ||
| 18 | Номинальное рабочее напряжение и номинальное напряжение вспомогательной цепи | V | DC/AC220, 110, 24 | ||
| 19 | Сопротивление контура постоянного тока каждой фазы (исключая трансформатор) | мкОм | ≤100 | ||
| 20 | Допустимая толщина износа подвижных и статических контактов | мм | 3 | ||
| 21 | Масса | кг | 800 | ||
В1: Каково номинальное напряжение выключателя ZW7(ZW37A/ZW17)-40,5?
A1: Он предназначен для трехфазных систем переменного тока напряжением 40,5 кВ..
В2: Какой метод гашения дуги используется?
A2: В выключателе используется технология вакуумного гашения дуги , обеспечивающая высокую отключающую способность.
В3: Как долго длится механический срок службы выключателя?
A3: Механический срок службы составляет до 10 000 операций , подходит для частого переключения.
В4: Требует ли выключатель частого обслуживания?
О4: Нет, он имеет простую конструкцию, не требующую обслуживания, с длительными интервалами между капитальными ремонтами.
В5: Может ли он работать в суровых условиях на открытом воздухе?
A5: Да, он отличается отличной изоляцией, сильной защитой от загрязнения и контроллером защиты от конденсации , обеспечивая надежную работу в различных климатических условиях.
