ZW8-12
Fenarro
| Количество: | |
|---|---|

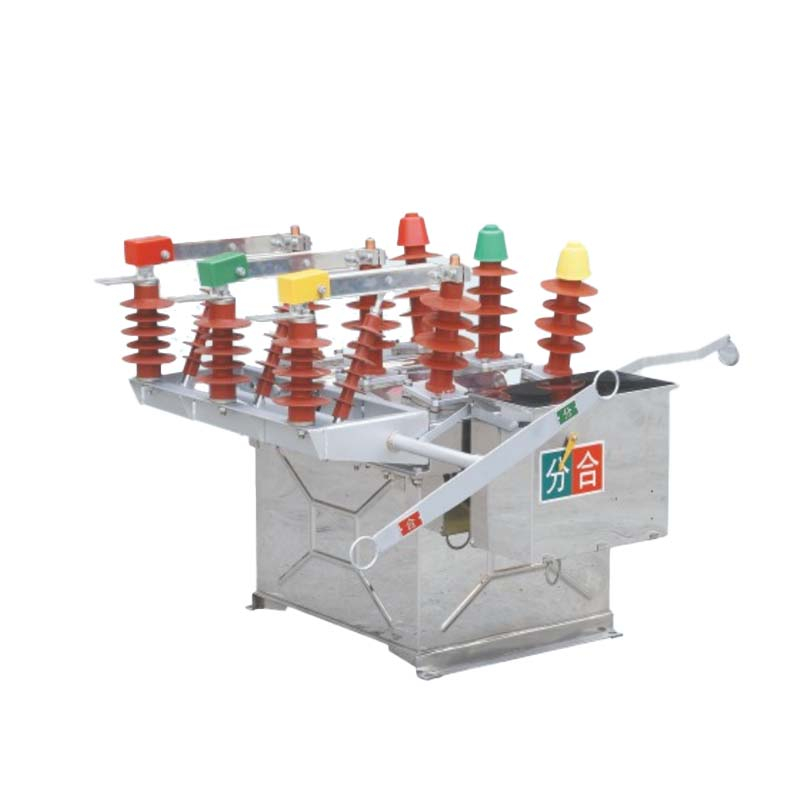

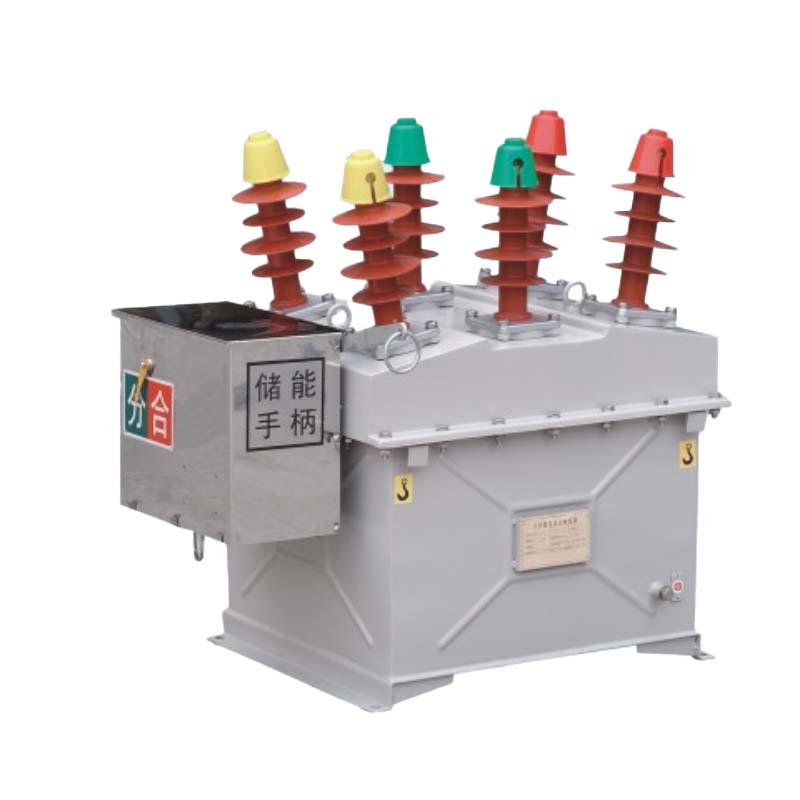

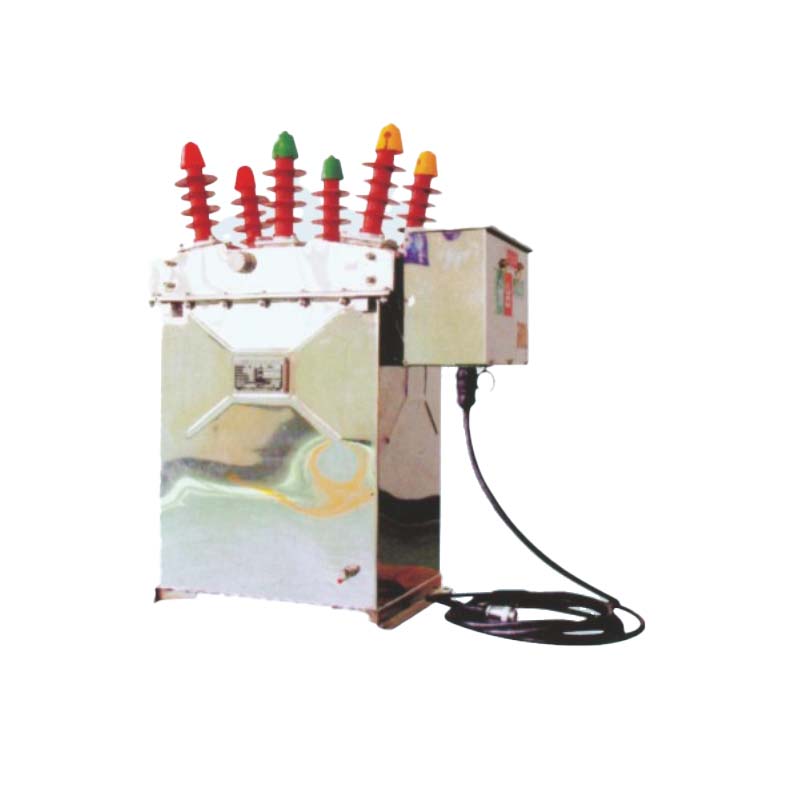

Серия ZW8-12 оснащена вакуумным прерывателем с воздушной изоляцией в сочетании с электрическим пружинным приводом, обеспечивающим надежное гашение дуги.
Общая конструкция представляет собой трехфазную коробку общего типа с проходными входными и выходными соединениями.
В вакуумном прерывателе используется керамический корпус и чашеобразные контакты с продольным магнитным полем , обеспечивающие превосходную отключающую и включающую способность при токах короткого замыкания.
Проводящий стержень покрыт силиконовой резиной , что обеспечивает надежную работу в суровом климате и загрязненной среде.
Компактная конструкция, легкий корпус и эстетичный внешний вид делают его пригодным для длительного применения на открытом воздухе.
Вакуумный выключатель высокого напряжения для наружного применения ZW8-12/630-20 применим к трехфазным энергосистемам переменного тока частотой 50 Гц и в основном используется для переключения:
Ток нагрузки
Ток холостого хода
Ток короткого замыкания
Он широко используется в городских распределительных сетях напряжением 10 кВ , , сельских электросетях и малых энергосистемах , служа идеальной заменой традиционных масляных выключателей.
| Серийный номер | Элемент | Единица | измерения Числовое значение |
|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 |
| 2 | Номинальный ток | A | 630 |
| 3 | Выдерживаемое напряжение промышленной частоты | кВ | 42/48 |
| 4 | Выдерживаемое напряжение грозового импульса (пиковое значение) | кВ | 75/85 |
| 5 | Номинальный ток отключения при коротком замыкании (действующее значение) | кА | 20 |
| 6 | Номинальный ток включения короткого замыкания (пиковое значение) | кА | 50 |
| 7 | Номинальная последовательность операций | - | Открытие — 0,3 с Закрытие и разделение — 180 с Закрытие и открытие |
| 8 | Количество операций отключения по номинальному току короткого замыкания | раз | 30 |
| 9 | Механическая жизнь | раз | 10000 |
| 10 | Номинальное рабочее напряжение (замыкающая/размыкающая катушка) | V | постоянный/переменный ток 220 |
| 11 | Допустимая толщина износа подвижных и статических контактов | мм | 3 |
| 12 | Расстояние разрыва изоляции | мм | > 200 |
