GW4-12-24
Fenarro
| Количество: | |
|---|---|

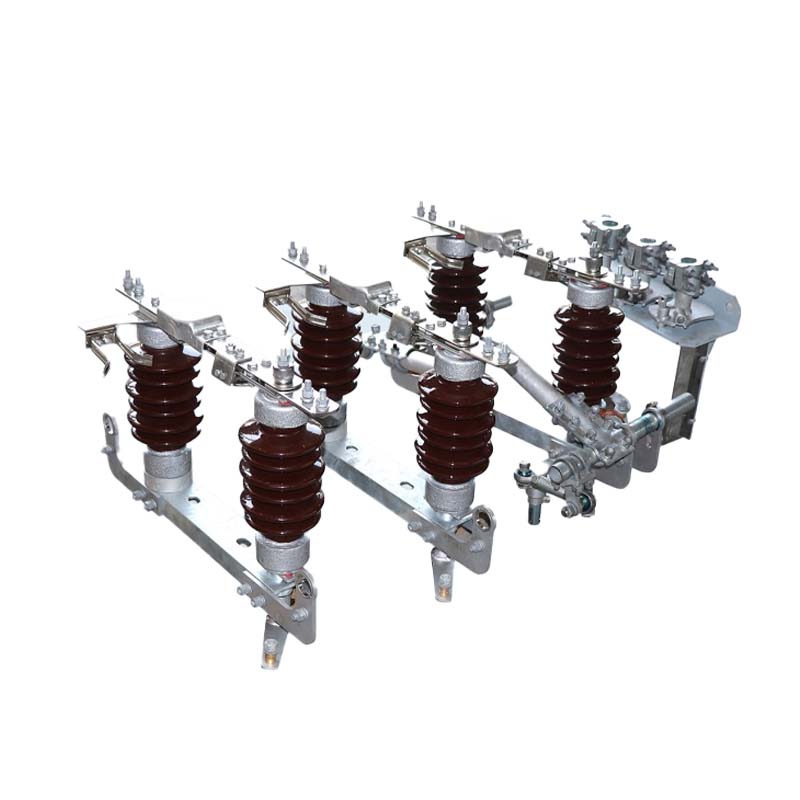

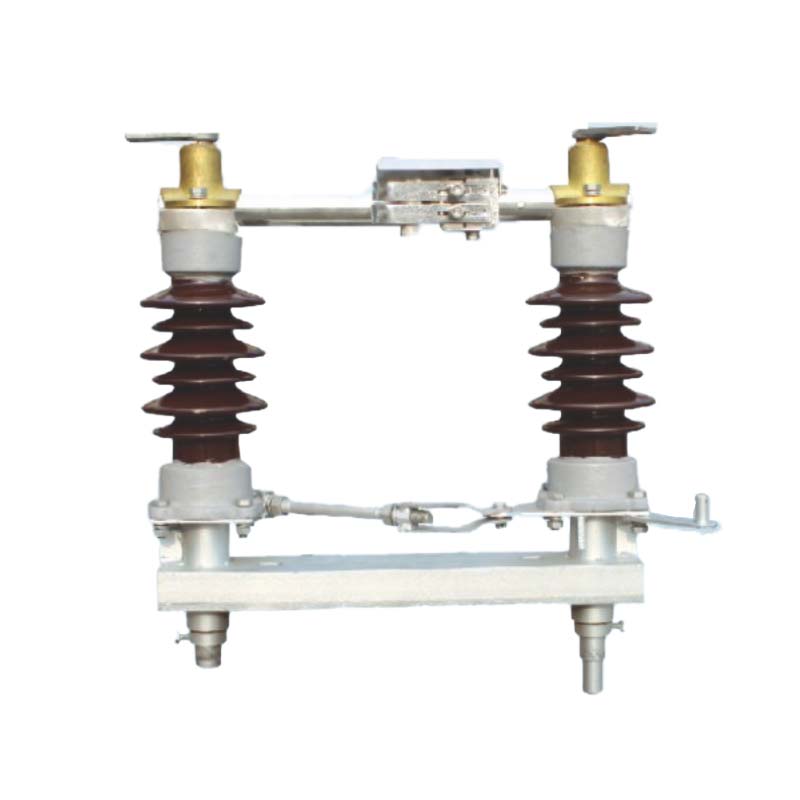

Этот высоковольтный разъединитель для наружного применения состоит из опорной рамы, фарфоровых изоляторов, токопроводящих частей и ручного привода CS17.
Конструкция с одним разрывом и двухколонной горизонтальной открывающейся конструкцией.
Доступны модели с незаземленным, одинарным и двойным заземлением..
Контактные материалы с высокой проводимостью обеспечивают низкое контактное сопротивление и надежную работу.
Ручное управление с механизмом CS17, обеспечивающим плавное и удобное переключение.
Компактный дизайн, простота установки и обслуживания.
Разработан для безопасной изоляции при работе без нагрузки..
| Параметр | единицы | измерения | ||
|---|---|---|---|---|
| Номинальное напряжение | кВ | 10 | 15 | 20 |
| Максимальное напряжение | кВ | 12 | 17.5 | 24 |
| Номинальный ток | кА | 400 630 1250 | ||
| Номинальный ток термостабильности (4 с, эффективное значение) | кА | 16 | 20 | 31.5 |
| Номинальный ток динамической стабильности (пиковое значение) | кА | 40 | 50 | 80 |
| Выдерживаемое напряжение промышленной частоты в течение 1 мин (эффективное значение) | ||||
| - На землю | кВ | 42 | 45 | |
| - Через контакты | кВ | 50 | 55 | |
| Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) | ||||
| - На землю | кВ | 75 | 105 | |
| - Через контакты | кВ | 85 | 125 | |
| Номинальная статическая растягивающая сила терминала | N | 500 | ||
При оформлении заказа укажите:
Модель и технические характеристики разъединителя.
Номинальные электрические параметры (напряжение, ток, уровень изоляции).
Требуемый тип: незаземленный/с одинарным заземлением/с двойным заземлением.
Тип приводного механизма (ручной CS17 или электрический CJ6, если требуется).
Специальные аксессуары или запасные части (при необходимости).
