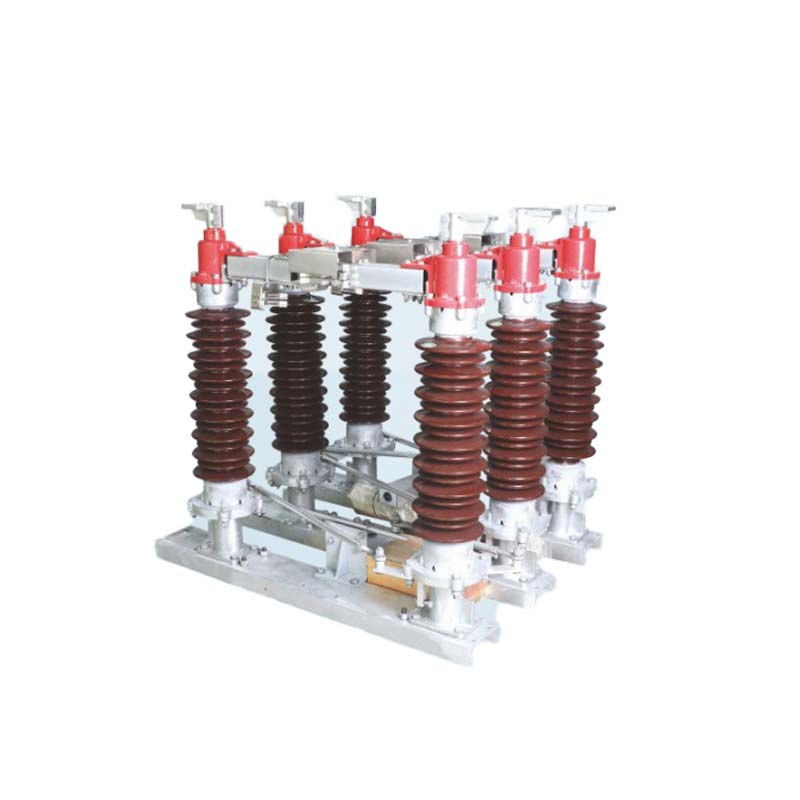

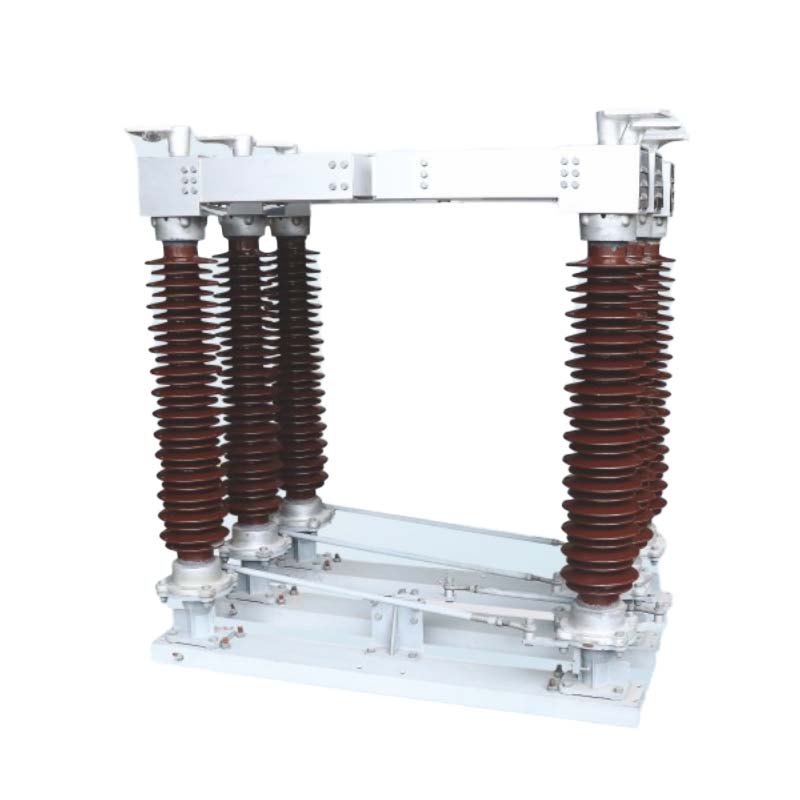

Высоковольтный разъединитель для наружного применения серии GW4 — это высокопроизводительный изолирующий выключатель, широко используемый на наружных подстанциях и в системах передачи с номинальным напряжением 35 кВ, 66 кВ, 110 кВ, 132 кВ и 220 кВ.
Он состоит из корпуса изолятора GW4, ручного привода CS17 (или электрического привода CJ6, если требуется) и принадлежностей для передачи. Каждый уровень напряжения предназначен для надежного отключения и заземления, обеспечивая безопасную изоляцию цепей во время технического обслуживания или в случае неисправности.
Разъединитель имеет двухколонную горизонтальную открывающуюся конструкцию , изготовленную из высокопрочных фарфоровых изоляторов, современных проводящих компонентов и деталей из горячеоцинкованной стали, что делает его пригодным для длительной эксплуатации на открытом воздухе в суровых условиях окружающей среды.
Инновационная структура – двухколонная конструкция с горизонтальным открытием и вращающимися контактами для автоматической очистки, обеспечивающая превосходную надежность контактов.
Усовершенствованная конструкция контактов . Контактные пальцы изготовлены из высокопрочных, проводящих и эластичных материалов. Усилие зажима зависит от эластичности пальцев, что исключает распространенные проблемы, такие как коррозия пружин, нагрев и повышенное сопротивление.
Необслуживаемые подшипники . Во вращающихся частях используются герметичные конструкции с самосмазывающимися подшипниками. Влага, пыль и вредные газы не проникают внутрь, что обеспечивает длительную бесперебойную работу без ржавчины и утечек смазки.
Коррозионная стойкость – Все стальные детали оцинкованы горячим способом; нержавеющая сталь используется для важных крепежных деталей, обеспечивая длительную защиту от ржавчины даже в суровых условиях.
Надежная блокировка заземления – оснащена механическими блокировками между главной цепью и заземлителем для обеспечения безопасности. При включенном разъединителе заземлитель не может быть включен, и наоборот.
Высокопрочные изоляторы . Опорные изоляторы изготовлены из высокопрочного фарфора с превосходными характеристиками растяжения и защиты от загрязнения, что обеспечивает надежную стабильность в суровых погодных условиях.
Удобная конструкция – плоские клеммные соединения, отсутствие необходимости сварки на месте и дополнительные монтажные кронштейны (высота указывается при заказе).
| Номинальное напряжение (кВ) | Максимальное напряжение (кВ) | Номинальный ток (пиковое значение) (А) | Динамический стабильный ток (эффективное значение) (KA) | Термический стабильный ток (KA - S) | Одноминутная мощность - выдерживаемое напряжение частоты (эффективное значение) (кВ) | Выдерживаемое напряжение грозового импульса (пиковое значение) (кВ) | Время размыкания/замыкания (с) | Статическая тяговая сила клеммы (Н) | Ток отключения (А) | Расстояние утечки (мм) | Вес однополюсного (кг) | Примечания | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Заземлить | Перелом | Заземлить | Перелом | |||||||||||
| 35 (35) | 40.5 | 630 1250 1600 2000 | 50 80 100 | 20 – 4 31,5 – 4 40 – 2 | 80 | 90 | 185 | 215 | 500 | 625 | 875 1225 | 120 145 170 | ||
| 63 (72,5) | 630 1250 1600/2000 2500 | 50 80 100 125 | 20–4 31,5–4 40–2 50–2 | 140 | 160 | 325 | 375 | 500 | 1100 | 1600 1813 2205 | 180 200 225 260 | |||
| 110 (126) | 126 | 630 120 1600/2000 1250 | 50 80 100 125 | 20–4 31,5–4 40–2 50–3 | 230 (185) | 265 (450) | 550 (450) | 630 (520) | 750 | 1870 | 2750 3150 | 200 230 260 | Стандарт внутренней изоляции в кронштейнах можно использовать на высоте ≤2500 м. | |
| (145) | 145 | 1600/2000 3150 1250 | 80 100 125 | 1,5–4 40–2 50–3 40–3 | 275 | 315 | 650 | 750 | 6±1 | Вертикальное 500 Горизонтальное 170 Вертикальное 1250 Горизонтальное 420 | 2400 | 3800 | 300 320 380 | Применимо к высотной системе 110 кВ на высоте 4000 м. |
| 220 (245) | 252 | 1600/2000 2500 3150 | 100 125 | 40 – 3 50 – 3 | 450 | 530 | 1050 | 1200 | 6±1 | 1000 | 0.5 3740 | 5500 6300 | 630±70 650±70 690±70 |
При оформлении заказа укажите:
Модель продукта и уровень напряжения (например, GW4-110 кВ).
Номинальные электрические параметры (напряжение, ток, кратковременно выдерживаемый ток и др.).
Тип приводного механизма (ручной CS17 или электрический CJ6).
Условия окружающей среды (высота над уровнем моря, температура, уровень загрязнения).
Требование к заземлителю (да/нет).
Аксессуары для установки (монтажный кронштейн и высота, если требуется).
