LW8(А)-40,5
Fenarro
| Количество: | |
|---|---|

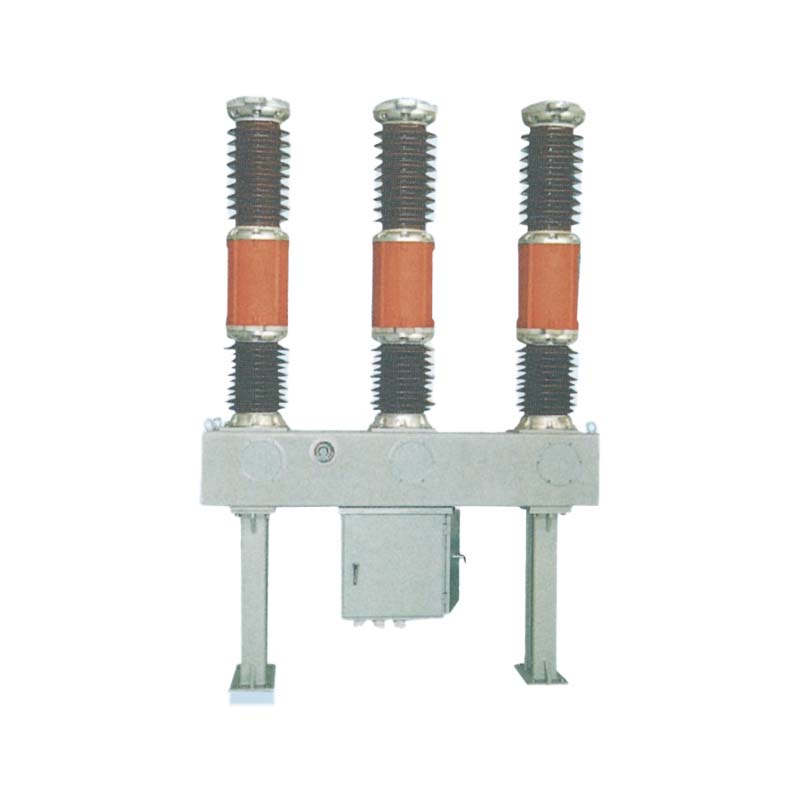

В этом выключателе используется конструкция из фарфоровой стойки для наружного применения с пружинным приводным механизмом CT35, расположенным в компактной Т-образной конструкции с основным корпусом. Благодаря простой конструкции, малому рабочему усилию и легкому весу он обеспечивает простоту установки и регулировки. Механический срок службы составляет 10 000 операций, поэтому он подходит для частых сценариев эксплуатации. В выключателе используется дугогасительная камера надувного типа, обеспечивающая превосходные характеристики отключения и электрический срок службы до 20 раз при номинальной мощности.
Компактность и эффективность — конструкция из фарфорового столба для наружного применения с Т-образным расположением обеспечивает меньший размер и меньший вес.
Длительный срок службы – Механический срок службы до 10 000 операций, подходит для частого использования.
Надежное гашение дуги – дуговая камера надувного типа с электрическим сроком службы до 20 раз отключения.
Превосходное уплотнение – статические уплотнения с кольцевыми уплотнениями и динамические уплотнения с V-образными кольцами с пружинной компенсацией, уровень утечек ≤ 0,5% в год.
Высокая надежность – основание из стальной пластины и опоры с высокопрочными креплениями обеспечивают стабильную работу.
Встроенная функция трансформатора тока — встроенные или внешние трансформаторы тока с точностью измерения до 0,2 или 0,2 с.
Гибкая конфигурация: каждая фаза может быть оснащена от 2 до 4 трансформаторов тока.
| № | Название | Единица | измерения |
|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 35 |
| 2 | Максимальное напряжение | кВ | 40.5 |
| 3 | Номинальный уровень изоляции | - | Мощность - частота. Выдерживаемое напряжение в течение 1 минуты: 200*/215 кВ (ввод: стандартизировано 185 кВ). Выдерживаемое напряжение грозового импульса: 95/118 кВ (разрушение). |
| 4 | Номинальный ток | A | 1600/2000; 1600/2000/2500/3150 |
| 5 | Механическая жизнь | раз | 5000 |
| 6 | Номинальное давление газа гексафторида серы (манометрическое давление 20°C) | МПа | 0,50; 0,50 |
| 7 | Давление запирания (манометрическое давление 20°C) | МПа | 0,40; 0,40 |
| 8 | Минимальная рабочая температура окружающей среды | °С | -40; -30 |
| 9 | Номинальный ток отключения при коротком замыкании | кА | 20; 25; 25; 31,5 |
| 10 | Номинальный ток включения короткого замыкания (пиковое значение) | кА | 50; 63; 63; 80 |
| 11 | Номинальный кратковременный выдерживаемый ток (термостабильный ток) | кА | 20; 25; 25; 31,5 |
| 12 | Номинальный пиковый выдерживаемый ток (электростабильный ток) | кА | 50; 63; 63; 80 |
| 13 | Номинальный пошаговый ток отключения | кА | 5; 6,3; 6,3; 8 |
| 14 | Совокупное время отключения при номинальном токе отключения короткого замыкания | раз | 20 |
| 15 | Номинальная продолжительность короткого замыкания | S | 4 |
| 16 | Время закрытия (при номинальном рабочем напряжении) | S | ≤0,1 |
| 17 | Время открытия (при номинальном рабочем напряжении) | S | ≤0,06 |
| 18 | Номинальная последовательность операций | - | Открытие – 0,3 с – Закрытие и открытие – 180 с – Закрытие и открытие |
| 19 | Номинальный ток переключения одной батареи конденсаторов | A | 400 |
| 20 | Годовой уровень утечек | % / год | ≤1 |
| 21 | Содержание влаги в газе гексафторида серы (20°C) | мкл/л | ≤150 |
| 22 | Номинальное рабочее напряжение пружинного привода типа CT14 | - | Замыкающая катушка, размыкающая катушка Напряжение: переменный ток: 220/110; Постоянный ток: 48/110/220 Энергия – накопление напряжения двигателя: Переменный ток: 220/110; Постоянный ток: 220/110 |
| 23 | Вес газа гексафторида серы | Кг | 5 |
| 24 | Вес автоматического выключателя (включая приводной механизм) | кг | 1000 |
Наружные подстанции и распределительные сети
Промышленные энергосистемы среднего напряжения
Управление и защита сетей переменного тока 40,5кВ
Системы электропитания, требующие частого переключения и точных измерений
Модель и характеристики выключателя
Номинальные электрические параметры (напряжение, ток, ток отключения и т. д.)
Условия эксплуатации (температура окружающей среды, высота над уровнем моря, уровень загрязнения)
Параметры цепи управления (номинальное напряжение двигателя, напряжение катушки отключения/включения)
Необходимые запасные части, инструменты и аксессуары (заказываются отдельно)
Направление подключения первичной верхней клеммы
В этом выключателе используется конструкция из фарфоровой стойки для наружного применения с пружинным приводным механизмом CT35, расположенным в компактной Т-образной конструкции с основным корпусом. Благодаря простой конструкции, малому рабочему усилию и легкому весу он обеспечивает простоту установки и регулировки. Механический срок службы составляет 10 000 операций, поэтому он подходит для частых сценариев эксплуатации. В выключателе используется дугогасительная камера надувного типа, обеспечивающая превосходные характеристики отключения и электрический срок службы до 20 раз при номинальной мощности.
Компактность и эффективность — конструкция из фарфорового столба для наружного применения с Т-образным расположением обеспечивает меньший размер и меньший вес.
Длительный срок службы – Механический срок службы до 10 000 операций, подходит для частого использования.
Надежное гашение дуги – дуговая камера надувного типа с электрическим сроком службы до 20 раз отключения.
Превосходное уплотнение – статические уплотнения с кольцевыми уплотнениями и динамические уплотнения с V-образными кольцами с пружинной компенсацией, уровень утечек ≤ 0,5% в год.
Высокая надежность – основание из стальной пластины и опоры с высокопрочными креплениями обеспечивают стабильную работу.
Встроенная функция трансформатора тока — встроенные или внешние трансформаторы тока с точностью измерения до 0,2 или 0,2 с.
Гибкая конфигурация: каждая фаза может быть оснащена от 2 до 4 трансформаторов тока.
| № | Название | Единица | измерения |
|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 35 |
| 2 | Максимальное напряжение | кВ | 40.5 |
| 3 | Номинальный уровень изоляции | - | Мощность - частота. Выдерживаемое напряжение в течение 1 минуты: 200*/215 кВ (ввод: стандартизировано 185 кВ). Выдерживаемое напряжение грозового импульса: 95/118 кВ (разрушение). |
| 4 | Номинальный ток | A | 1600/2000; 1600/2000/2500/3150 |
| 5 | Механическая жизнь | раз | 5000 |
| 6 | Номинальное давление газа гексафторида серы (манометрическое давление 20°C) | МПа | 0,50; 0,50 |
| 7 | Давление запирания (манометрическое давление 20°C) | МПа | 0,40; 0,40 |
| 8 | Минимальная рабочая температура окружающей среды | °С | -40; -30 |
| 9 | Номинальный ток отключения при коротком замыкании | кА | 20; 25; 25; 31,5 |
| 10 | Номинальный ток включения короткого замыкания (пиковое значение) | кА | 50; 63; 63; 80 |
| 11 | Номинальный кратковременный выдерживаемый ток (термостабильный ток) | кА | 20; 25; 25; 31,5 |
| 12 | Номинальный пиковый выдерживаемый ток (электростабильный ток) | кА | 50; 63; 63; 80 |
| 13 | Номинальный пошаговый ток отключения | кА | 5; 6,3; 6,3; 8 |
| 14 | Совокупное время отключения при номинальном токе отключения короткого замыкания | раз | 20 |
| 15 | Номинальная продолжительность короткого замыкания | S | 4 |
| 16 | Время закрытия (при номинальном рабочем напряжении) | S | ≤0,1 |
| 17 | Время открытия (при номинальном рабочем напряжении) | S | ≤0,06 |
| 18 | Номинальная последовательность операций | - | Открытие – 0,3 с – Закрытие и открытие – 180 с – Закрытие и открытие |
| 19 | Номинальный ток переключения одной батареи конденсаторов | A | 400 |
| 20 | Годовой уровень утечек | % / год | ≤1 |
| 21 | Содержание влаги в газе гексафторида серы (20°C) | мкл/л | ≤150 |
| 22 | Номинальное рабочее напряжение пружинного привода типа CT14 | - | Замыкающая катушка, размыкающая катушка Напряжение: переменный ток: 220/110; Постоянный ток: 48/110/220 Энергия – накопление напряжения двигателя: Переменный ток: 220/110; Постоянный ток: 220/110 |
| 23 | Вес газа гексафторида серы | Кг | 5 |
| 24 | Вес автоматического выключателя (включая приводной механизм) | кг | 1000 |
Наружные подстанции и распределительные сети
Промышленные энергосистемы среднего напряжения
Управление и защита сетей переменного тока 40,5кВ
Системы электропитания, требующие частого переключения и точных измерений
Модель и характеристики выключателя
Номинальные электрические параметры (напряжение, ток, ток отключения и т. д.)
Условия эксплуатации (температура окружающей среды, высота над уровнем моря, уровень загрязнения)
Параметры цепи управления (номинальное напряжение двигателя, напряжение катушки отключения/включения)
Необходимые запасные части, инструменты и аксессуары (заказываются отдельно)
Направление подключения первичной верхней клеммы
