ЗКВ10-40,5
Fenarro
| Количество: | |
|---|---|

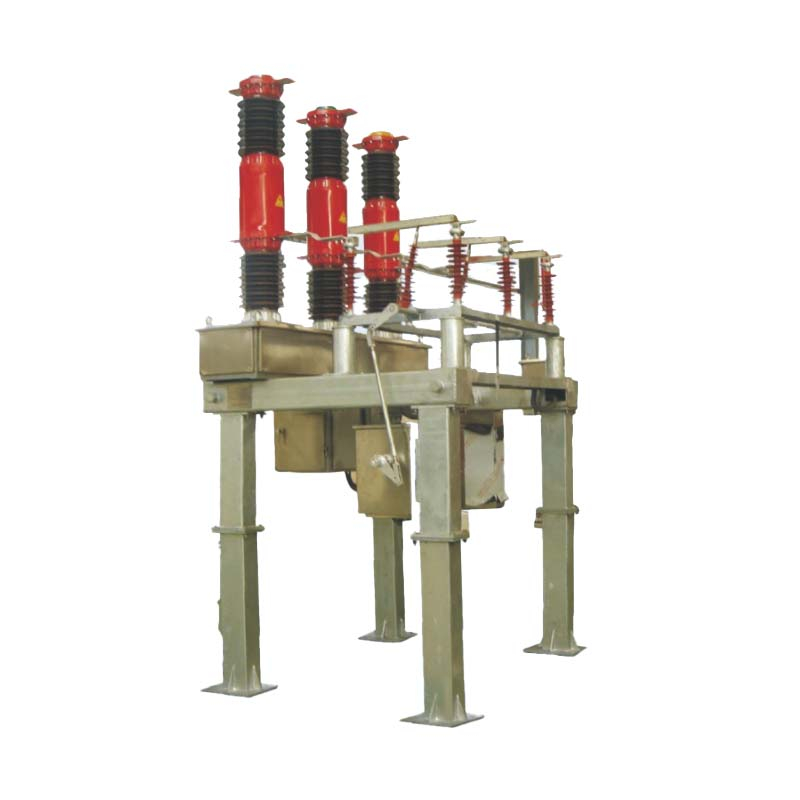

Это комбинированное электрическое устройство объединяет автоматический выключатель, разъединитель, заземлитель, трансформатор тока, элегазовый трансформатор напряжения, ограничитель перенапряжения и шины в заземленную стальную опорную конструкцию. Приняв модульную конструкцию заводской сборки , он предлагает значительные преимущества, такие как экономия места на 30–50%, снижение стоимости строительства, сокращение цикла установки и высокая надежность при минимальном обслуживании..
Серия ZCW10-40.5 широко используется в:
Городские и корпоративные подстанции с ограниченным пространством для установки
Горные и компактные подстанции
Распределительные сети для секционирования и защиты
Приложения для переключения батарей конденсаторов и тай-брейков
Компактный дизайн – занимает всего 30–50% места традиционного отдельно стоящего оборудования.
Модули заводской сборки — полностью собраны и протестированы перед поставкой, что сокращает время установки на месте.
Высокая надежность – используется усовершенствованная дугогасительная камера, элегазовый трансформатор напряжения и ограничитель перенапряжения из композитного изолятора.
Гибкая компоновка – адаптируется к различным схемам подключения.
Низкие эксплуатационные расходы – рассчитаны на длительную эксплуатацию с минимальными требованиями к обслуживанию.
| Серийный номер | Название | Блок | данных Данные |
|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 40.5 |
| 2 | Номинальная частота | Гц | 50 |
| 3 | Номинальный ток | A | 1600 |
| 4 | Номинальный кратковременный выдерживаемый ток | кА | 34.5 |
| 5 | Номинальный пиковый выдерживаемый ток | кА | 80 |
| 6 | Номинальная продолжительность короткого замыкания | s | 4 |
| 7 | Номинальный уровень изоляции (выдерживаемое грозовое импульсное напряжение, пиковое) | кВ | 185/215 (по контактам) |
| Выдерживаемое напряжение промышленной частоты в течение 1 мин. | кВ | 95/118 (по контактам) | |
| 8 | Напряжение цепи управления и вспомогательной цепи | V | ДК110, ДК220; AC220 |
| 9 | Количество частичного разряда | ПК | ≤20 |
| 10 | Межфазная ширина | мм | 1,6 (Стандарт) |
Дополнительные параметры
| элемента | Данные | элемента | данных |
|---|---|---|---|
| Номинальный ток отключения при коротком замыкании | 31,5 кА | Напряжение цепи управления | ДК110/220, АК220 |
| Коэффициент открытия | ≤1,5 | Точка росы газа SF6 | ≤1% |
| Номинальный ток включения при коротком замыкании | 80 кА | Содержание влаги в газе SF6 (20 ℃) | ≤150 мкл/л (передача); ≤300 мкл/л (рабочий) |
| Пошаговый ток открытия | 8кА | Механическая жизнь | 6000 раз |
| Отключение при номинальном токе | 20 раз | Напряжение механизма CT10-A | 220 В постоянного тока, 110 В постоянного тока |
| Операционная последовательность | О – 0,3 с – СО – 180 с – СО | Время открытия | ≤0,06 с |
| Время закрытия | ≤0,2 с | Время закрытия-открытия | ≤0,3 с |
| Полное время открытия | ≤120 мс | Мощность двигателя CT10-A | 600 Вт |
| Сопротивление главной цепи | ≤180 мкОм / ≤100 мкОм | Требования к фазовой синхронизации | ≤5 мм |
| Статическая распорка сборной шины (продольная) | 400Н | Номинальный рабочий крутящий момент | ≤300 Нм |
| Сигнальное давление элегаза SF6 (20 ℃) | 0,50 МПа | Давление блокировки SF6 (20 ℃) | 0,45 МПа |
В1: В чем основное преимущество комбинированного аппарата ZCW10-40,5 по сравнению с традиционным оборудованием?
A1: Он объединяет несколько компонентов в одну компактную конструкцию, сокращая использование земли до 50% и минимизируя затраты на установку.
В2: Требует ли оборудование частого обслуживания?
О2: Нет, в его конструкции используются высоконадежные компоненты, такие как дугогасительные камеры SF6 и композитные разрядники, требующие минимального обслуживания.
В3: Можно ли использовать его в районах с суровыми условиями окружающей среды?
О3: Да, он надежно работает в средах с температурой от -30℃ до +40℃, влажностью до 95% и сейсмичностью до 8 уровня.
Вопрос 4: Где он чаще всего применяется?
A4: он широко используется на городских подстанциях, корпоративных подстанциях, в горных районах и в конденсаторных батареях..
В5: Каким стандартам соответствует этот продукт?
A5: Он соответствует стандартам GB1984-89, GB11032-89, GB1985-89 , а также стандартам IEC56, IEC-4, IEC129, IEC694 .
