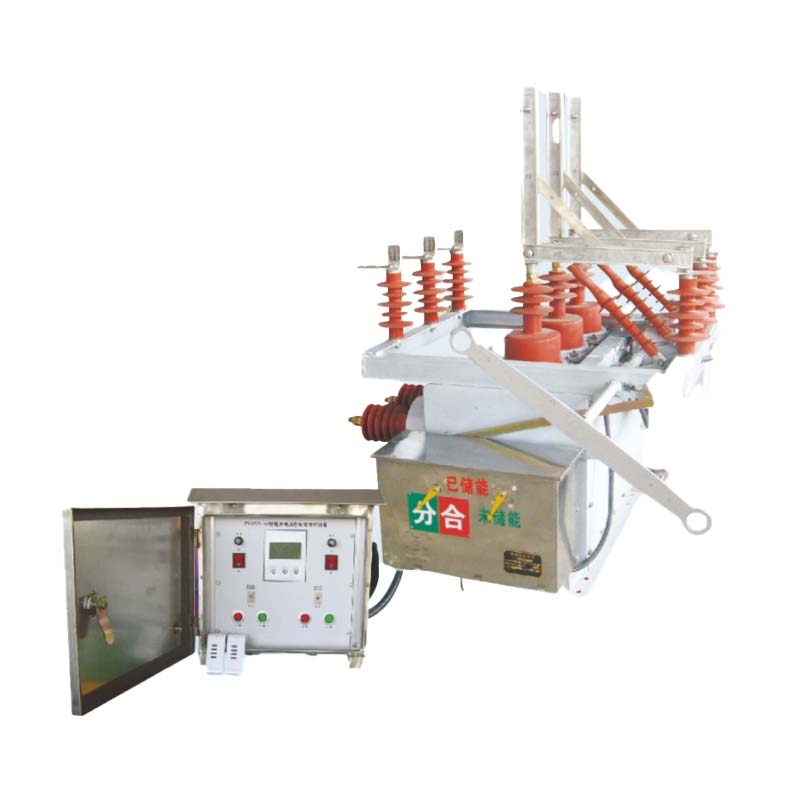

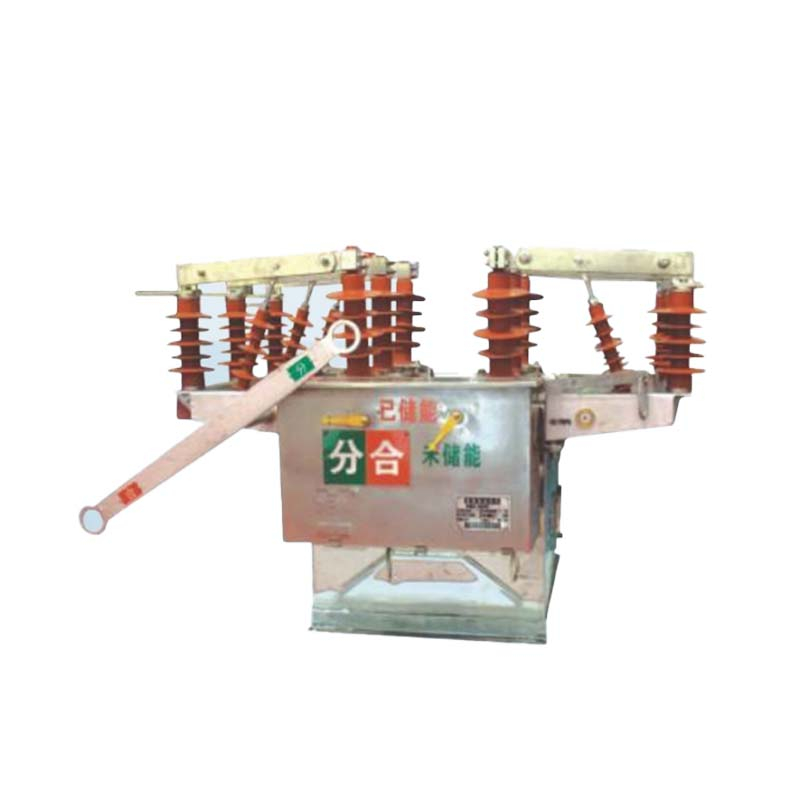

ZW10-12XDG
Fenarro
| Количество: | |
|---|---|
Данное устройство широко применяется в ответственных системах электроснабжения , где требуется бесперебойная работа. Когда основной источник питания выходит из строя или снижается напряжение, система автоматически переключает нагрузку на резервный источник питания, обеспечивая бесперебойную и надежную работу.
Благодаря функциям блокировки от короткого замыкания и перегрузки по току устройство эффективно предотвращает ненужные воздействия, вызванные повторяющимися неисправностями источника питания. Его усовершенствованная конструкция обеспечивает полную электрическую изоляцию между двумя источниками питания и включает в себя как механические, так и электрические блокировки для повышения надежности и безопасности.
Критические объекты, требующие непрерывного электроснабжения
Нефтяные месторождения, горнодобывающая, металлургическая и химическая промышленность
Железнодорожные сети и сети связи
Промышленные и производственные предприятия (линии 10кВ)
Системы распределения электроэнергии на заводах, подстанциях и в инфраструктуре
Автоматическое переключение двойного питания – обеспечивает бесперебойное электропитание путем переключения нагрузки между двумя источниками 12 кВ.
Надежная защита – встроенная защита от короткого замыкания и перегрузки по току с функциями блокировки.
Конструкция повышенной безопасности — полная изоляция двойных источников питания с усовершенствованными механическими и электрическими блокировками.
Усовершенствованный контроллер — интеллектуальный мониторинг и переключение для повышения автоматизации и безопасности системы.
Высокая надежность – подходит для суровых промышленных условий, имеет прочную конструкцию и стабильную работу.
Широкое применение – идеально подходит для отраслей, где непрерывность электроснабжения имеет решающее значение (нефть, горнодобывающая промышленность, металлургия, железные дороги и т. д.).
Удобство обслуживания – компактная конструкция, простота установки и длительный срок службы.
| Серийный номер | Элемент | Единица | измерения Числовое значение | |
|---|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 | |
| 2 | Максимальное рабочее напряжение | кВ | 12 | |
| 3 | Номинальный ток | A | 630 | |
| 4 | Номинальный ток отключения нагрузки при коротком замыкании | кА | 20 | |
| 5 | Номинальный ток включения короткого замыкания (пиковое значение) | кА | 50 | |
| 6 | Номинальный пиковый выдерживаемый ток | кА | 50 | |
| 7 | Номинальный кратковременный выдерживаемый ток 1 мин. | кА | 20 | |
| 8 | Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты (сухой тип) | кВ | 42 |
| Выдерживаемое напряжение грозового импульса (пиковое значение) | кВ | 75 | ||
| 9 | Номинальная последовательность операций | Открытие — 0,3 с Закрытие и разделение — 180 с Закрытие и открытие | ||
| 10 | Механическая жизнь | раз | 10000 | |
| 11 | Число срабатываний по номинальному току отключения при коротком замыкании | раз | 30 | |
| 12 | Номинальное замыкающее напряжение приводного механизма | V | 220 | |
| 13 | Номинальное напряжение открытия рабочего механизма | V | 220 | |
| 14 | Расстояние открытия контакта | мм | 9±1 | |
| 15 | Более - путешествие | мм | 3 | |
| 16 | Асинхронность трехфазного закрытия и открытия | РС | ≤2 | |
| 17 | Время отскока при замыкании контакта | РС | ≤2 | |
| 18 | Средняя скорость открытия | s | 1,0±0,2 | |
| 19 | Средняя скорость закрытия | s | 0,7±0,15 | |
| 20 | Время открытия | При максимальном рабочем напряжении | s | 0,15±0,05 |
| При минимальном рабочем напряжении | s | 0,03 - 0,06 | ||
| 21 | Время закрытия | s | 0,025 - 0,05 | |
| 22 | Сопротивление контура постоянного тока каждой фазы главной цепи | мкОм | ≤180 | |
| 23 | Допустимая совокупная толщина износа подвижных и статических контактов | мм | 3 | |
Примечание. Если у пользователей есть особые требования, их можно определить после консультации с нашим заводом.
В1: Какова основная функция распределительного устройства ZW10-12XDG?
A1: Обеспечивает непрерывное электропитание путем автоматического переключения между двумя независимыми источниками питания 12 кВ.
Вопрос 2. Что произойдет, если основной источник питания выйдет из строя?
A2: Устройство автоматически переводит нагрузку на резервный источник питания , обеспечивая бесперебойное питание.
В3: Обеспечивает ли он защиту во время сбоев?
A3: Да, он включает защиту от короткого замыкания и перегрузки по току с функциями блокировки для предотвращения ненужных воздействий.
В4: В каких отраслях обычно используется это распределительное устройство?
A4: Он широко применяется на нефтяных месторождениях, в горнодобывающей, металлургической, химической, железнодорожной, коммуникационной и промышленных распределительных сетях 10 кВ..
В5: Как обеспечивается безопасность?
A5: Система имеет полную изоляцию источника питания и механические/электрические блокировки , гарантирующие высокую эксплуатационную безопасность.
