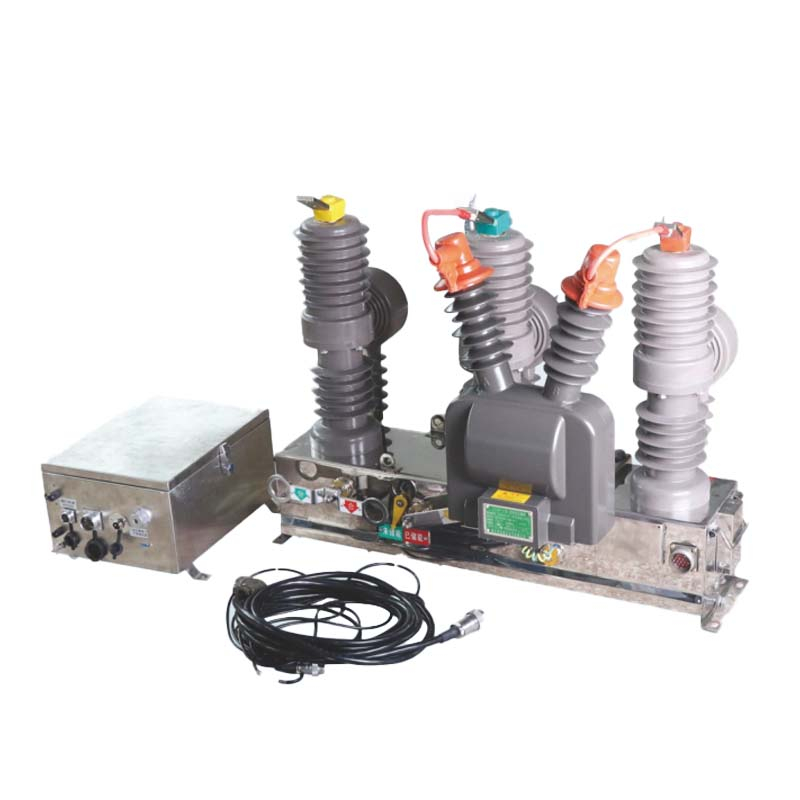

ЗВ32-12М
Fenarro
| Количество: | |
|---|---|
Он широко используется в городских электросетях, сельских распределительных сетях и на внешних подстанциях в качестве секционного или фидерного выключателя. Его встроенные функции защиты, мониторинга и связи отвечают требованиям приложений автоматизации распределения (DA) и фидерных оконечных устройств (FTU/TTU) .
Подходит для городских и сельских распределительных сетей напряжением 12 кВ.
Идеально подходит для секционирования фидеров и коммутации межсоединений.
Надежный выбор для наружных подстанций и установок на столбах.
Обеспечивает эффективное обнаружение, изоляцию и автоматическое восстановление неисправностей.
Обеспечивает стабильное электропитание в суровых условиях и условиях частой эксплуатации.
Механизм с постоянными магнитами – простая конструкция, меньшее количество компонентов, высокая надежность, быстрая работа (<10 мс).
Конструкция, не требующая технического обслуживания – не содержит элегаз и масло, экологична и стабильна при длительном использовании.
Расширенная защита — встроенные трансформаторы тока, трансформаторы тока нулевой последовательности и датчики напряжения для мониторинга в реальном времени.
Длительный срок службы – механическая износостойкость до 30 000 операций..
Компактный и легкий — простая установка на опоре и компактная конструкция.
Интеллектуальное управление – удаленный мониторинг, обнаружение неисправностей и возможности связи для автоматизации распределения.
Герметичная конструкция – эффективна против коррозии, влаги и атмосферных воздействий.
| Серийный номер | Элемент | Единица | измерения Числовое значение | ||
|---|---|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 | ||
| 2 | Номинальный ток | A | 630, 1250 | ||
| 3 | Номинальная частота | Гц | 50 | ||
| 4 | multirow{2}{*}{makecell{Выдерживаемое напряжение промышленной частоты (1 мин)}} | Сухой тип (фаза-фаза, фаза-земля/через контакты) | кВ | 42/48 | |
| Мокрый тип (фаза-земля, внешняя изоляция) | кВ | 34 | |||
| 5 | Выдерживаемый ток грозового импульса (пиковое значение) (фаза-фаза, фаза-земля/через контакты) | кВ | 75/85 | ||
| 6 | Номинальный ток отключения при коротком замыкании | кА | 20 | 25 | |
| 7 | Номинальный ток включения короткого замыкания (пиковое значение) | кА | 50 | 63 | |
| 8 | Номинальный пиковый выдерживаемый ток | кА | 50 | 63 | |
| 9 | 4 с кратковременный выдерживаемый ток | кА | 20 | 25 | |
| 10 | Номинальный рабочий цикл | - | Открытие — 0,3 с Закрытие и разделение — 180 с Закрытие и открытие | ||
| 11 | Количество операций отключения по номинальному току короткого замыкания | раз | 30 | ||
| 12 | Механическая жизнь | раз | 30000 | ||
| 13 | Выдерживаемое напряжение промышленной частоты вторичной цепи (1 мин) | кВ | 2 |
Вопрос 1: Что отличает ZW32-12M от традиционных вакуумных выключателей?
A1: В нем используется приводной механизм с постоянными магнитами, который имеет меньше движущихся частей по сравнению с пружинными механизмами, что обеспечивает более высокую надежность и сокращает объем технического обслуживания.
В2: Можно ли использовать этот выключатель в суровых условиях эксплуатации на открытом воздухе?
A2: Да, герметичная конструкция и влагонепроницаемая изоляция делают его пригодным для экстремальных погодных условий, высокой влажности и загрязненных зон.
В3: Подходит ли он для приложений интеллектуальных сетей?
А3: Абсолютно. ZW32-12M поддерживает мониторинг, связь и автоматизацию в реальном времени, что делает его идеальным для автоматизации распределения и интеграции интеллектуальных сетей.
В4: Как часто требуется техническое обслуживание?
A4: Выключатель практически не требует технического обслуживания. Раз в 5–6 лет может требоваться замена только батареек или конденсаторов в блоке управления.
В5: Какой метод установки рекомендуется?
A5: Он предназначен для установки на опоре вне помещения , но также может быть адаптирован для подстанций и фидерных линий.
