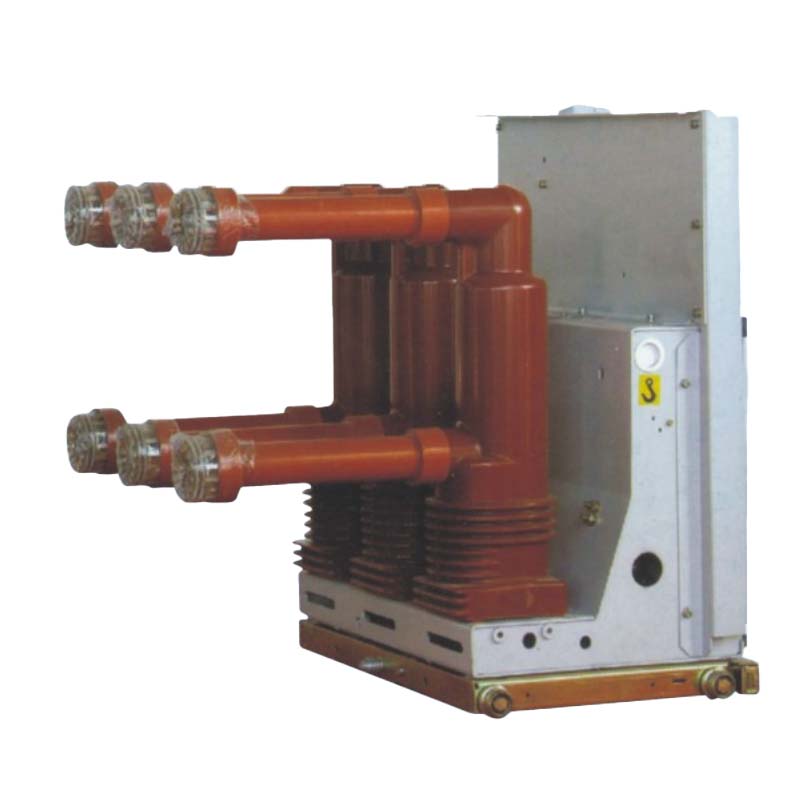

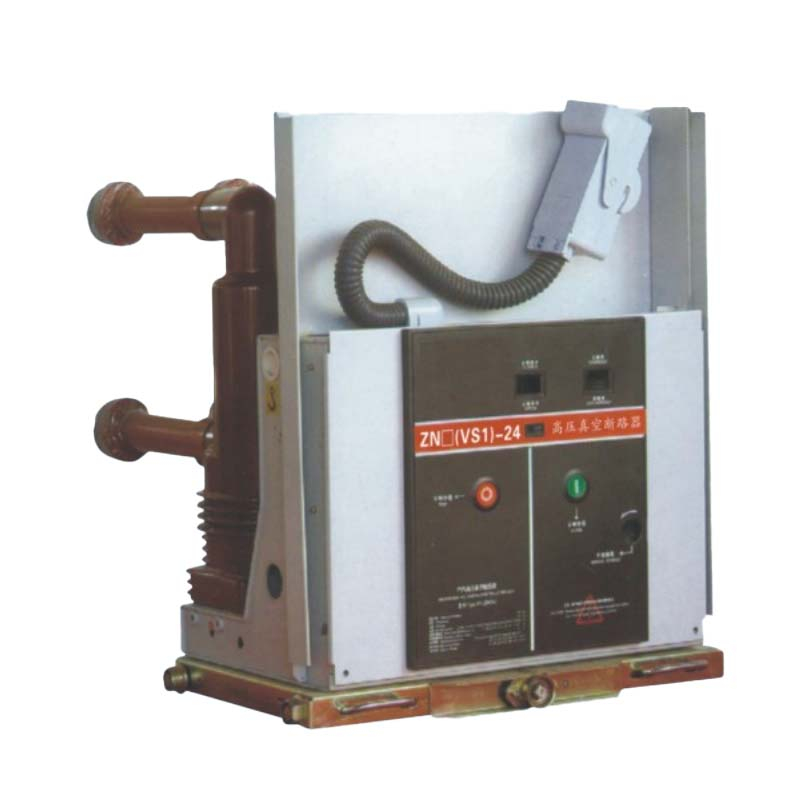

ЗН(ВС1)-24/40,5
Fenarro
| Количество: | |
|---|---|
ZN(VS1)-24/40.5 VCB особенно подходит для сценариев, требующих частых операций при номинальном токе или многократных прерываний тока короткого замыкания . Он имеет цельный интегрированный механизм , обеспечивающий превосходную стабильность работы.
Этот выключатель может быть установлен как стационарный блок или в сочетании со специальным вставным механизмом , образуя блок с ручной тележкой , что обеспечивает гибкие возможности установки для различных систем распределительных устройств.
Электроподстанции (первичное и вторичное распределение)
Промышленные системы распределения электроэнергии
Горнодобывающие предприятия
Частые коммутационные операции при номинальном токе
Многократные прерывания тока короткого замыкания
Распределительное устройство стационарного или ручного типа
Широкий диапазон напряжений – поддерживает системы 24 кВ и 40,5 кВ..
Интегрированная конструкция : рабочий механизм и корпус гидромолота объединены в компактную конструкцию и надежную работу.
Гибкая установка – доступен в стационарном исполнении или в виде ручной тележки с вставным механизмом.
Высокая отключающая способность – эффективно прерывает токи перегрузки и короткого замыкания.
Готовность к частым операциям – предназначена для длительных высокочастотных операций переключения..
Адаптивность к окружающей среде — работает в условиях до +40 ℃, до -15 ℃ и на высоте до 3000 м.
Безопасность и надежность – устойчивость к возгоранию, взрыву, химической коррозии и сильной вибрации.
| Артикул | кВ | 20 кА | 25 кА | 31,5 кА | 40 | кА 50 кА | ||
|---|---|---|---|---|---|---|---|---|
| Номинальное напряжение | кВ | 12 | ||||||
| Максимальное рабочее напряжение | A | 12 | ||||||
| Номинальный ток | кА | 630 | 1250 | 1250, 1600, | 1250, 1600, 2500, 3150 | 1250, 2500, 3150 | ||
| Номинальный ток отключения при коротком замыкании | кА | 20 | 25 | 31.5 | 40 | 50 | ||
| Номинальный ток включения короткого замыкания (пиковое значение) | кА | 50 | 63 | 80 | 100 | 125 | ||
| Номинальный пиковый выдерживаемый ток | кА | 50 | 63 | 80 | 100 | 125 | ||
| Номинальный кратковременный выдерживаемый ток 4 с | кА | 20 | 25 | 31.5 | 40 | 50 | ||
| До и после номинального открытия | Выдерживаемое напряжение промышленной частоты | кВ | 42 (48) | |||||
| Выдерживаемое напряжение грозового импульса | кВ | 75(58) | ||||||
| Номинальная последовательность операций | Открытие — 0,3 с Закрытие и разделение — 180 с Закрытие и открытие | |||||||
| Механическая жизнь | раз | 10000 | ||||||
| Число срабатываний по номинальному току отключения при коротком замыкании | раз | 50 | ||||||
| Номинальное замыкающее напряжение приводного механизма | V | AC/DC110?220 | ||||||
| Расстояние открытия контакта | мм | 11±1 | ||||||
| Превышение хода (длина сжатия контактной пружины) | мм | 4±0,5 | ||||||
| Асинхронность трехфазного закрытия и открытия | РС | ≤2 | ||||||
| Время отскока при замыкании контакта | РС | ≤2 | ||||||
| Средняя скорость открытия (высота при расстоянии между контактами 6 мм) | РС | 0,9 - 1,2 | ||||||
| Средняя скорость закрытия | РС | 0,4 - 0,8 | ||||||
| Время открытия (при минимальном рабочем напряжении) | s | =0,05 | ||||||
| =0,08 | ||||||||
| Время закрытия | s | =0,1 | ||||||
| Сопротивление контура постоянного тока каждой фазы главной цепи | мкОм | =40 | ||||||
| Допустимая совокупная толщина износа подвижных и статических контактов | мм | 3 | ||||||
В1: Какие уровни напряжения поддерживает ZN(VS1)-24/40,5?
A1: Он предназначен для систем трехфазного переменного тока 50 Гц напряжением 24 кВ и 40,5 кВ..
В2: Можно ли использовать его в высокогорных районах?
О2: Да, он может работать на высоте до 3000 м . На больших высотах уровень изоляции следует соответствующим образом отрегулировать.
В3: Какие варианты установки доступны?
A3: Его можно использовать как стационарный блок или со специальным вставным механизмом в качестве ручной тележки..
В4: Подходит ли он для частого переключения?
A4: Да, он предназначен для частой работы при номинальном токе и многократного прерывания короткого замыкания..
В5: В каких отраслях обычно используется этот выключатель?
A5: Широко применяется в электросетях, промышленных предприятиях, горнодобывающих предприятиях и подстанциях..
