ФЗВ28-12Ф/(ВСП5)
Fenarro
| Количество: | |
|---|---|

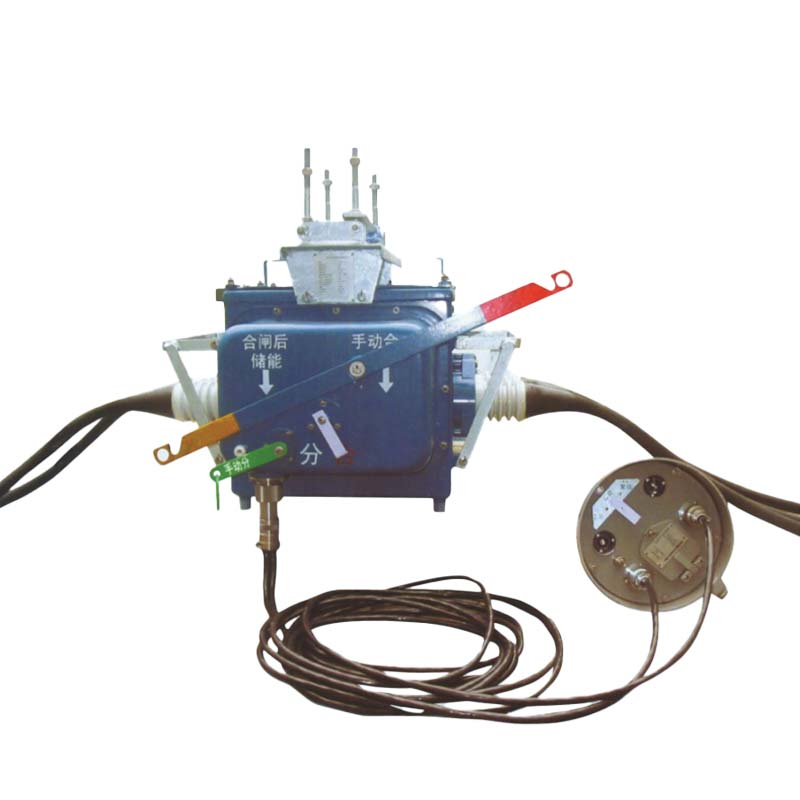

Вакуумный выключатель нагрузки для наружной установки FZW28-12F/(VSP5) специально разработан для наружных распределительных систем трехфазного переменного тока напряжением 12 кВ, частотой 50 Гц . Используется для переключения токов нагрузки и создания токов короткого замыкания..
Данное изделие состоит из двух основных частей:
FZW28-12 Вакуумный выключатель нагрузки
Интеллектуальный контроллер
Обе части электрически соединены через авиационные вилки и герметичные кабели управления, расположенные вне помещений. Он способен надежно обнаруживать токи нулевой последовательности и межфазные токи, что делает его пригодным для систем распределения электроэнергии с различными методами заземления нейтрали.
Подстанции для защиты и коммутации распределительных линий
Промышленные предприятия по контролю нагрузки и изоляции неисправностей
Городские и сельские электросети для автоматизированных распределительных сетей
Системы автоматизации фидеров (ФА), требующие частых операций
Защита и секционирование в распределительных сетях среднего напряжения
Номинальное напряжение 12 кВ – предназначено для распределительных сетей среднего напряжения.
Технология вакуумного прерывания – обеспечивает высокую надежность и длительный срок службы.
Встроенный интеллектуальный контроллер – обеспечивает функции мониторинга, обнаружения и автоматизации.
Функция граничного переключения – точно определяет токи внутри и снаружи секции.
Адаптируется к методам заземления – подходит для различных систем заземления нейтрали.
Компактный и прочный дизайн – устойчив к суровым внешним условиям.
Готовность к автоматизации – поддерживает приложения автоматизации распределительной сети.
Температура окружающей среды : -30℃ ~ +60℃
Высота над уровнем моря : ≤3000 м (на большей высоте требуется корректировка уровня изоляции)
Сейсмическая интенсивность : ≤8 градусов
Относительная влажность : Среднесуточное значение ≤95%, среднемесячное значение ≤90%
Окружающая среда : Не подвержена возгоранию, взрывам, сильному загрязнению, химической коррозии и сильным вибрациям.
| Серийный номер | Название | устройства | Данные | ||
|---|---|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 | ||
| 2 | Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты в течение 1 мин (фаза-фаза, фаза-земля/между контактами) | кВ | Сухой тип | 42/48 |
| Выдерживаемое напряжение грозового импульса (фаза-фаза, фаза-земля/между контактами) | Мокрый тип | 34 | |||
| 3 | Номинальная частота | Гц | 50 | ||
| 4 | Номинальный ток | A | 63 | ||
| 5 | Номинальный кратковременный выдерживаемый ток и продолжительность | кА/4с | 16, 20 | ||
| 6 | Номинальный пиковый выдерживаемый ток | кА | 40, 50 | ||
| 7 | Номинальный ток включения при коротком замыкании | кА | 40, 50 | ||
| 8 | Механическая жизнь | раз | 20000 | ||
В1: Каково номинальное напряжение выключателя нагрузки FZW28-12F/(VSP5)?
A1: Он предназначен для трехфазных систем переменного тока напряжением 12 кВ, частотой 50 Гц..
В2: Где можно применить этот переключатель?
A2: Он широко используется на подстанциях, промышленных объектах, а также в городских и сельских распределительных сетях..
В3: Что делает его пригодным для автоматизации питателей?
A3: Его интеллектуальный контроллер позволяет обнаруживать и секционировать ток, что делает его идеальным для сетей автоматизации распределения..
В4: Какой тип технологии взлома он использует?
A4: он использует технологию вакуумного прерывания , обеспечивая надежность и долговечность.
В5: Может ли он работать в суровых условиях на открытом воздухе?
A5: Да, он предназначен для использования на открытом воздухе и обладает высокой устойчивостью к температуре, влажности и воздействию окружающей среды..
