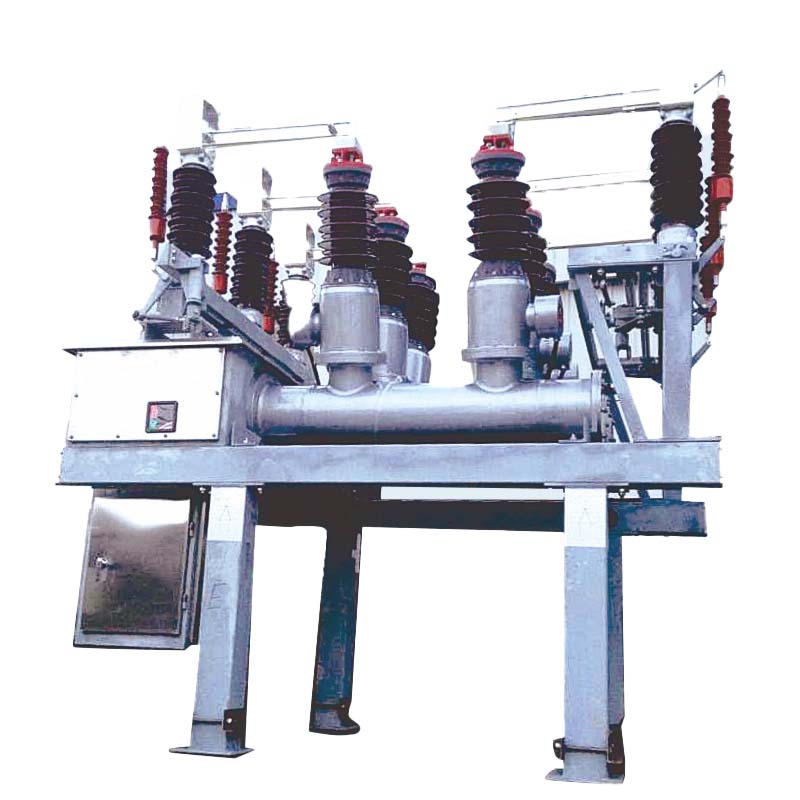

ZCW10-40.5G Распределительное устройство с воздушной изоляцией (AIS)

ZCW10-40.5G AIS объединяет автоматический выключатель, разъединитель, заземлитель, трансформатор тока, элегазовый трансформатор напряжения, ограничитель перенапряжения и систему шин на заземленной стальной опорной раме, образуя компактный и эффективный блок. По сравнению с традиционным отдельно стоящим оборудованием требуемое пространство составляет всего 30–50% , что снижает стоимость строительства и экономит ценные земельные ресурсы.

Оборудование собирается на заводе и тестируется перед поставкой , что обеспечивает высокую надежность и сокращает время монтажа на месте. Он оснащен высокопроизводительными дугогасительными камерами, элегазовыми трансформаторами напряжения и ограничителями перенапряжения с композитными изоляторами, требующими минимального обслуживания.

Этот продукт соответствует стандартам GB1984-89, GB11032-89, GB1985-89 и международным стандартам IEC56, IEC129, IEC694 , что обеспечивает глобальную применимость и надежность работы.

1. Компактная интеграция выключателя, изолятора, заземлителя, трансформатора тока, трансформатора напряжения, разрядника и шин на единой заземленной стальной раме.

2. Компактная конструкция занимает лишь 30–50% традиционных установок.

3. Полностью собран и протестирован на заводе; поставляется как законченный модуль, что позволяет минимизировать время установки.

4. Оснащен высокопроизводительной дугогасительной камерой, трансформатором напряжения SF6 и ограничителем перенапряжения с композитным изолятором для обеспечения высокой надежности и минимального обслуживания..

5. Самонесущие шины заводской подготовки, исключающие необходимость в дополнительных стальных опорах и изоляторах.

6. Гибкая компоновка, адаптируемая к нескольким схемам подключения.

7. Оптимизированная камера гашения дуги с собственной энергией и пружинный привод CT10-A обеспечивают стабильную работу..

8. Подходит для использования в помещении или на открытом воздухе, обладает высокой адаптируемостью к окружающей среде.




• Городские подстанции с ограниченной территорией.

• Промышленные и корпоративные подстанции, требующие компактных высоковольтных решений.

• Подстанции в горах , где условия транспортировки и монтажа сложные.

• Системы передачи и распределения для управления, защиты и коммутации батарей конденсаторов.

• Электрические сети требуют надежной АИС с минимальным обслуживанием на месте.

При оформлении заказа укажите:

1. Модель продукта (например, ZCW10-40.5G).

2. Номинальные электрические параметры (напряжение, ток, кратковременно выдерживаемый ток и др.).

3. Условия применения (высота над уровнем моря, температура окружающей среды, влажность, уровень загрязнения).

4. Тип рабочего механизма и способ управления.

5. Место установки (внутри или снаружи) и необходимая конфигурация планировки.

6. Любые дополнительные компоненты (заземлитель, ограничитель перенапряжения, трансформатор тока и т. д.).

7. При необходимости запасные части и инструменты.
