GW8
Fenarro
| Количество: | |
|---|---|

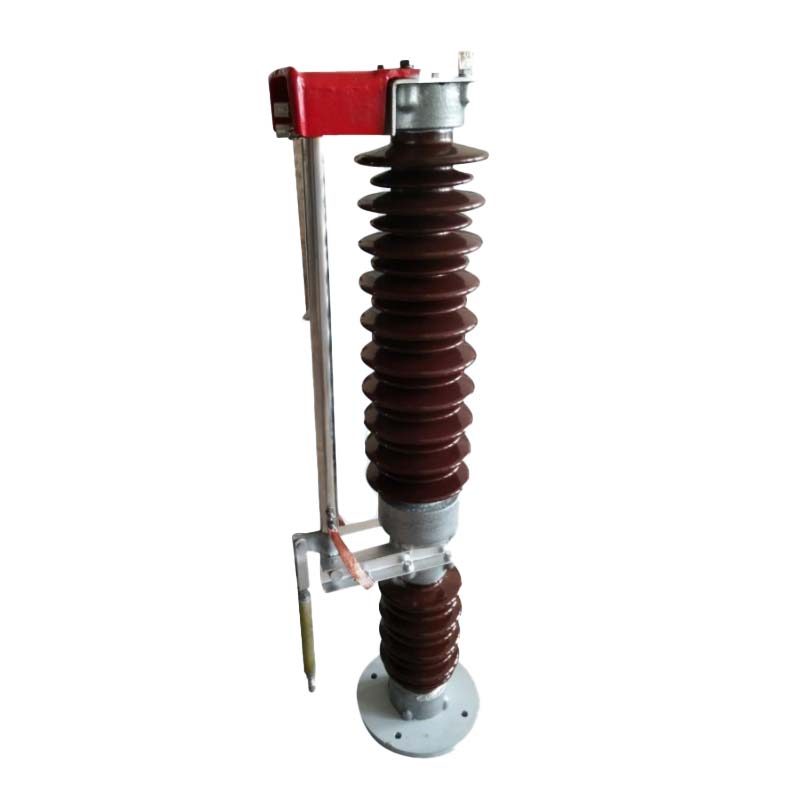

Разъединитель в основном состоит из:
Корпус изолятора с контактным узлом, стержневыми фарфоровыми изоляторами, токопроводящими стержнями и монтажными пластинами.
Рычажная система состоит из шарниров и шатунов.
Рабочий механизм способен совершать горизонтальное вращение на 120°, передавая движение через рычажный механизм для включения или выключения контактов.
Устройство позиционирования гарантирует, что подвижные и статические контакты остаются в правильном закрытом или открытом положении.
Компактная складная конструкция уменьшает пространство для установки.
Необслуживаемые вращающиеся части со штифтами из нержавеющей стали и самосмазывающимися подшипниками.
Компоненты из горячеоцинкованной стали обеспечивают отличную коррозионную стойкость и плавную, надежную работу без ржавчины.
Точный механизм соединения обеспечивает стабильное и точное положение открытия/закрытия.
Прочные фарфоровые изоляторы обеспечивают надежную изоляцию и механическую прочность.
Подходит для наружных систем распределения электроэнергии высокого напряжения, требующих безопасной изоляции.
| Артикул | Единица измерения | GW8 — 35G(Вт) | GW8 — 60G(Вт) | GW8 — 110G(Вт) | |
|---|---|---|---|---|---|
| Номинальное напряжение | КВ | 35 | 60 | 110 | |
| Максимальное напряжение | КВ | 40.5 | 72.5 | 126 | |
| Номинальный ток | A | 400, 630 | 400, 630 | 400, 630 | |
| Номинальный ток термостабильности (эффективное значение) | КВ | 8 | 8 | 8 | |
| Номинальное время термической стабильности | S | 3 | 3 | 3 | |
| Номинальный ток динамической стабильности (пиковое значение) | КВ | 20 (23) | 20 (23) | 20 (23) | |
| Выдерживаемое напряжение промышленной частоты в течение 1 мин (полная волна) (пиковое значение) | КВ | 80 | 140 | 95 (215) | |
| Выдерживаемое напряжение грозового импульса (полная волна) (пиковое значение) | КВ | 185 | 325 | 250 (460) | |
| Номинальная статическая растягивающая сила терминала | N | 500 | 500 | 750 | |
| Расстояние утечки | - Нормальный тип | ММ | 625 | 1100 | 1870 |
| - Средний тип загрязнения | 875 | 1600 | 2750 | ||
| Вес продукта | КГ | 7575 | 90 | 105 | |
При оформлении заказа укажите:
Модель и технические характеристики разъединителя.
Номинальные электрические параметры (напряжение, ток, уровень изоляции).
Требуется тип рабочего механизма.
Тип заземления (незаземленное, с одинарным или двойным заземлением).
При необходимости специальные аксессуары, запасные части или инструменты.
