Имея более чем 16-летний опыт тесной работы с высоковольтными распределительными устройствами и вакуумными выключателями, я своими глазами видел, как правильный автоматический выключатель может предотвратить простои, защитить оборудование и обеспечить эксплуатационную надежность. В этом руководстве обобщены практические сведения о том, как понимать, выбирать, обслуживать и заменять высоковольтные вакуумные выключатели для подстанций, промышленных систем и проектов возобновляемой энергетики.

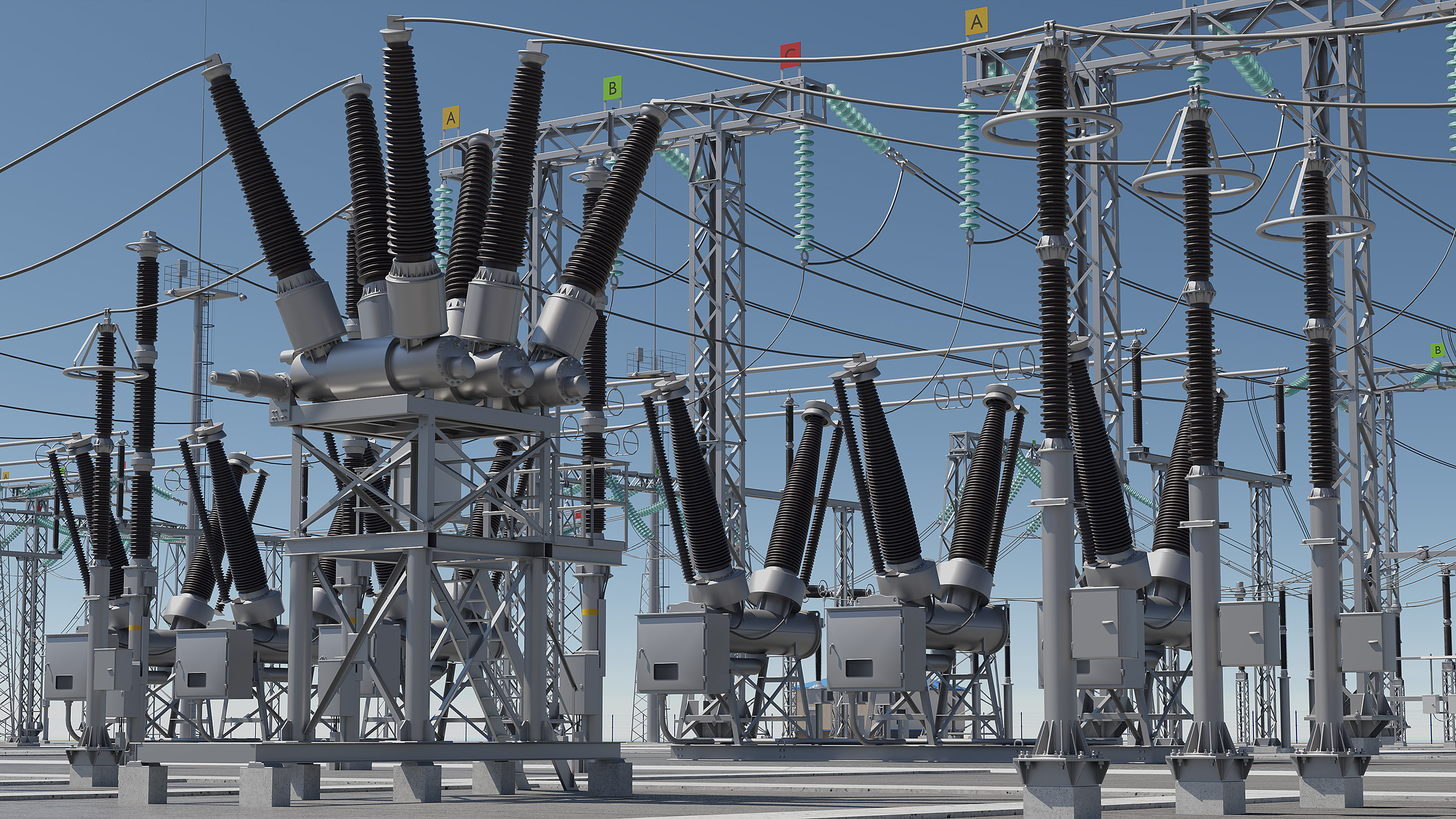

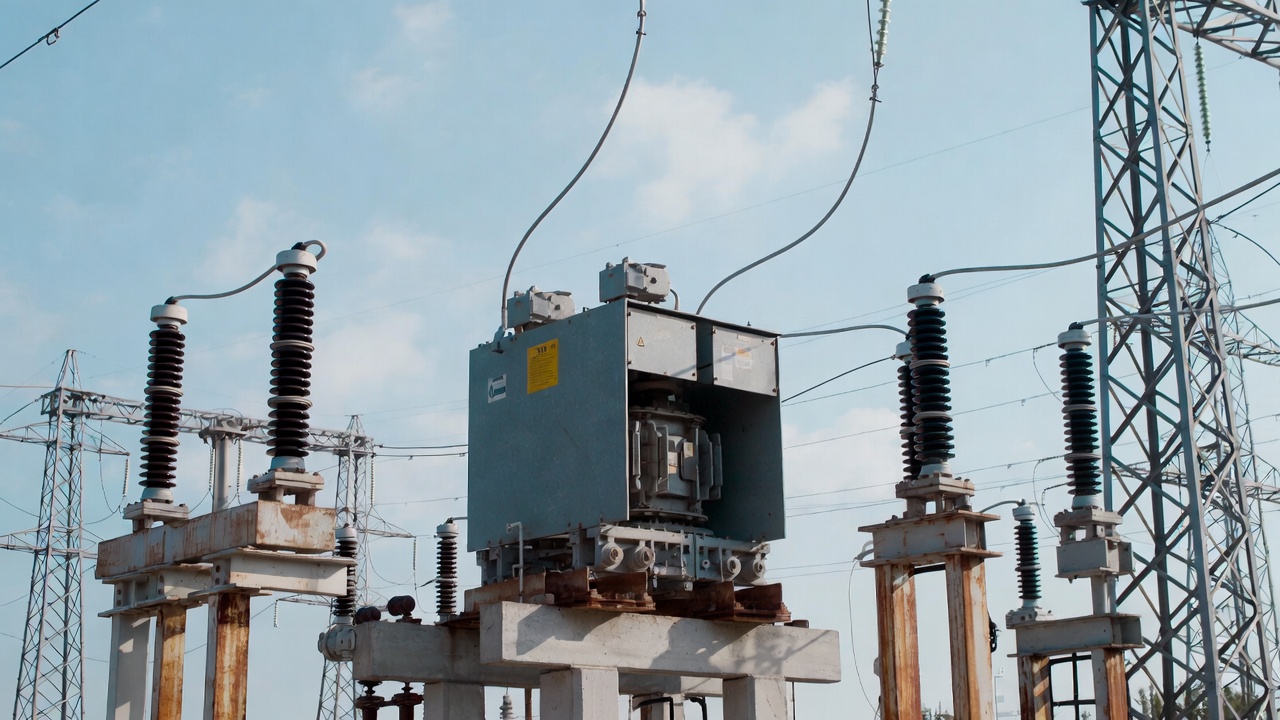

1. Что такое вакуумный выключатель высокого напряжения?

Во время моих первых проектов на промышленных подстанциях я заметил, что инженеры часто недооценивали отличие VCB от других выключателей. В вакуумном выключателе высокого напряжения (HV VCB) в качестве среды для гашения дуги используется вакуум. При размыкании контактов любая образующаяся дуга гасится практически мгновенно, восстанавливая изоляцию и предотвращая повреждение оборудования. Такая конструкция обеспечивает компактность, низкие эксплуатационные расходы и высокую надежность в системах среднего и высокого напряжения.

VCB широко используются в:

• Распределительное устройство среднего напряжения

• Металлопластиковые панели для помещений

• Наружные подстанции

• Распределительные системы напряжением 33 кВ и выше

• Возобновляемые источники энергии и промышленные сети

2.Как работает VCB?

На практике ВКБ действует как скоординированная система. При обнаружении неисправности реле защиты запускает рабочий механизм. Контакты внутри вакуумного прерывателя разъединяются, образуя дугу, быстро гасящуюся в вакуумной среде. Контактный зазор восстанавливает электрическую прочность в течение миллисекунд.

Сочетание точного механизма, вакуумного прерывателя и системы защиты обеспечивает безопасное прерывание и предотвращает нагрузку на трансформаторы, фидеры или двигатели.

Для более глубокого изучения структуры и принципа VCB см.: Объяснение высоковольтного вакуумного выключателя: что это такое и как он работает.

3. VCB против ACB: выбор правильного автоматического выключателя

В начале своей карьеры я посетил объект коммунального предприятия, где команда инженеров оценивала VCB и ACB для фидера на 20 кВ. Мы поняли, что, хотя автоматические выключатели подходят для распределения низкого напряжения, VCB лучше подходят для приложений среднего и высокого напряжения благодаря лучшему восстановлению диэлектрика, меньшим затратам на техническое обслуживание и надежности при частом переключении.

Сравните две технологии подробно: HV VCB и ACB: какой автоматический выключатель безопасен для систем высокого напряжения?

4. Внутренний и наружный VCB

По моему опыту, среда установки часто определяет реальную производительность VCB. В начале своей карьеры я посетил проект подстанции, где для наружных фидеров изначально были выбраны автоматические выключатели внутреннего типа. Как и ожидалось, частота технического обслуживания увеличилась, а нагрузка на оборудование оказалась выше, чем ожидалось. Этот опыт укрепил простой урок: выбор правильного типа выключателя начинается с понимания того, где он будет работать.

Основные различия очевидны:

• Внутренние автоматические выключатели предназначены для контролируемых сред, таких как металлические распределительные устройства и электрические помещения.

• Наружные автоматические выключатели должны выдерживать дождь, пыль, влажность, воздействие ультрафиолета и колебания температуры.

• Факторы окружающей среды, такие как высота над уровнем моря, уровень загрязнения и прибрежные условия, могут существенно влиять на характеристики изоляции и срок службы.

Многие инженеры в первую очередь уделяют внимание номинальным напряжениям и токам, но я часто обнаруживаю, что условия окружающей среды оказывают большее влияние на долгосрочную надежность, чем сама паспортная табличка.

Нужна помощь в выборе типа установки, подходящего для вашего проекта? Читайте: Вакуумный выключатель высокого напряжения для наружного и внутреннего применения – какой выбрать?

5. Выбор автоматического выключателя для систем 33 кВ.

После того, как место установки будет очищено, следующим шагом будет согласование автоматического выключателя с напряжением системы и уровнем неисправности.

Для приложений с напряжением 33 кВ выбор включает в себя нечто большее, чем просто выбор выключателя с правильным номинальным напряжением. Инженерам следует обратить внимание на:

• Номинальное напряжение и уровень изоляции

• Номинальный ток

• Отключающая способность при коротком замыкании

• Способность выдерживать грозовые импульсы

• Условия окружающей среды

• Обязанности по переключению, связанные с возобновляемыми источниками энергии

Во многих проектах для системы с напряжением 33 кВ выбирается VCB с номиналом 40,5 кВ, чтобы обеспечить дополнительный запас изоляции и повысить устойчивость к переходным перенапряжениям.

Для ветряных и солнечных подстанций соотношение X/R также становится важным, поскольку оно влияет на постоянную составляющую тока повреждения и фактическую нагрузку на прерывание, испытываемое выключателем.

Подробности выбора на 33 кВ можно найти здесь: Какой автоматический выключатель лучше всего подходит для 33 кВ?

Для ветряных и солнечных подстанций также просмотрите: Управление соотношением X/R на подстанциях возобновляемой энергии: как выбрать VCB на 33 кВ для ветряных и солнечных электростанций.

6. Выбор VCB на основе приложения

После определения напряжения и окружающей среды я обычно сосредотачиваюсь на самом приложении.

Тот же выключатель, который отлично работает на промышленном предприятии, может оказаться не лучшим выбором для солнечной подстанции или горнодобывающей отрасли.

Вот почему я редко рекомендую автоматический выключатель, основываясь исключительно на электрических характеристиках. Операционная среда и приложение часто определяют наиболее подходящую конструкцию.

Для использования в сетях возобновляемых источников энергии прочтите: Вакуумные выключатели: ключевая роль в интеграции возобновляемых источников энергии и за ее пределами.

Для проектов солнечных подстанций перейдите к: Выбор наружного вакуумного выключателя для солнечных подстанций.

7. Рейтинги и техническая проверка

После того, как приложение понятно, я обычно перехожу к рейтинговому листу. Именно здесь происходит множество ошибок при покупке.

Выключатель может показаться подходящим только по напряжению, но не соответствовать требуемой отключающей способности, уровню изоляции или эксплуатационным требованиям.

Ключевыми моментами для проверки являются:

• Номинальное напряжение

• Номинальный ток

• Ток отключения при коротком замыкании

• Кратковременно выдерживаемый ток

• Уровень изоляции / BIL

• Механическая жизнь

• Управляющее напряжение

• Соответствие МЭК 62271-100

Если бы мне пришлось сначала сосредоточиться на одной спецификации, это была бы отключающая способность. Выключатель, который не может безопасно отключить максимальный ток повреждения, является просто неподходящим выключателем, независимо от каких-либо других функций.

Прежде чем сравнивать предложения, воспользуйтесь этим руководством, чтобы узнать, что действительно важно: Как проверить бренды VCB на отказоустойчивость и надежность.

8. Проверка надежного производителя

После подтверждения технических характеристик возникает следующий вопрос: сможет ли поставщик действительно обеспечить то, что обещает техническое описание.

В международных проектах я обычно сосредотачиваюсь на пяти областях:

• Отчеты об испытаниях проверенного типа

• Возможность проведения регулярных заводских испытаний

• Отслеживание вакуумных прерывателей

• Оперативность инженерной поддержки

• Прозрачность и проверка фабрики

Хороший поставщик должен быть в состоянии объяснить, почему конкретный выключатель подходит для вашего применения, а не просто прислать прайс-лист.

По моему опыту, наиболее успешными проектами обычно являются те, в которых поставщик выступает в роли технического партнера, а не просто поставщика.

Чтобы удаленно проверить возможности поставщика, прочтите: Удаленный заводской аудит: как проверить надежного китайского производителя VCB.

Для более широкого обзора рынка см.: 10 крупнейших производителей высоковольтного оборудования в Китае.

9.Техническое обслуживание и надежность

Качественный автоматический выключатель может надежно работать в течение многих лет, однако надежность не возникает случайно.

Большинство сбоев, с которыми я сталкиваюсь, начинаются с небольших проблем, которые остаются незамеченными во время плановых проверок.

К наиболее важным проверкам технического обслуживания относятся:

• Визуальный осмотр

• Проверка рабочего механизма

• Тестирование контактного сопротивления

• Испытание изоляции

• Тестирование целостности вакуума

• Обзор счетчика операций

• Просмотр истории неисправностей

Профилактическое обслуживание обычно обходится гораздо дешевле, чем аварийная замена.

Что еще более важно, это дает представление о фактическом состоянии выключателя, а не зависит только от возраста.

Используйте этот практический контрольный список перед следующей проверкой: Контрольный список по техническому обслуживанию вакуумного выключателя: обеспечьте надежную работу вашего высоковольтного автоматического выключателя в 2026 году.

Чтобы понять, что обычно идет не так в первую очередь, прочтите: 5 основных причин выхода из строя автоматического выключателя и способы их предотвращения.

10. Замена вакуумного прерывателя

Техническое обслуживание часто приводит к последнему вопросу: следует ли заменить вакуумный прерыватель, отремонтировать механизм или заменить весь прерыватель?

Решение всегда должно основываться на доказательствах.

Наиболее распространенные предупреждающие знаки включают в себя:

• Неудачный тест на целостность вакуума

• Чрезмерная эрозия контактов

• Аномальное контактное сопротивление

• Плохое время или результаты путешествия

• Видимые повреждения

• Серьезная история прерываний из-за сбоев

Одна ошибка, которую я часто вижу, — это замена компонентов до выявления основной причины. Проблема с синхронизацией может быть связана с рабочим механизмом, а не с вакуумным баллоном. Аналогично, высокое контактное сопротивление может быть вызвано соединениями, а не самим прерывателем.

Хорошая диагностика обычно экономит время и деньги.

Не уверены, стоит ли заменять вакуумный баллон или весь выключатель? Читайте: Когда следует заменить вакуумный прерыватель в VCB?

11. Главное — выбрать правильного партнера.

Проработав много лет над подстанциями, промышленными предприятиями, проектами возобновляемой энергетики и модернизацией распределительных устройств, я усвоил один важный урок:

Сам выключатель – это лишь часть решения.

Реальная разница часто возникает при работе с партнером, который понимает применение, рабочую среду и практические реалии высоковольтных систем.

Знающий партнер может помочь оценить:

• Напряжение системы и уровень неисправности

• Требования к отключающей способности

• Условия окружающей среды

• Стратегия обслуживания

• Возможность модернизации

• Цели долгосрочной надежности

В Fenarro мы подходим к каждому проекту именно так. Мы начинаем с понимания системы, а не с немедленной рекомендации продукта.

Иногда правильный ответ — новый VCB.

Иногда это модернизация.

А иногда лучшим решением является просто улучшение методов технического обслуживания и продление срока службы существующего оборудования.

В конечном счете, успешные проекты VCB редко сводятся к выбору самого дорогого выключателя. Речь идет о принятии обоснованных решений, основанных на реальных условиях эксплуатации, и о наличии необходимой технической поддержки, когда эти решения имеют наибольшее значение.

Часто задаваемые вопросы

Вопрос: Что такое вакуумный выключатель высокого напряжения и как он работает?
A: В вакуумном выключателе высокого напряжения используется вакуумный прерыватель для быстрого гашения дуги, что позволяет безопасно прерывать токи повреждения в системах среднего и высокого напряжения.

Вопрос: Как мне выбрать между VCB и ACB для моей системы?
Ответ: VCB обычно используются для приложений среднего и высокого напряжения, а автоматические выключатели предназначены для систем низкого напряжения. Решение в основном зависит от напряжения системы и требований к коммутации.

Вопрос: Какой VCB подходит для систем на 33 кВ?
О: В большинстве приложений с напряжением 33 кВ используются автоматические выключатели с номинальным напряжением 36 кВ или 40,5 кВ, которые выбираются в зависимости от уровня неисправности, требований к изоляции и условий эксплуатации.

Вопрос: Как мне выбрать между внутренними и наружными VCB?
Ответ: Выбирайте внутренние автоматические выключатели для помещений с распределительными устройствами и контролируемых сред, тогда как наружные автоматические выключатели рассчитаны на устойчивость к погодным условиям, загрязнению, влажности и перепадам температуры.

Вопрос: Когда следует заменять вакуумную камеру?
О: Замена рекомендуется, если проверка показывает потерю вакуума, чрезмерный износ контактов, аномальное сопротивление, механические проблемы или видимые повреждения.

Вопрос: Как часто следует обслуживать VCB?
О: Интервалы технического обслуживания зависят от условий эксплуатации, но регулярные проверки должны включать проверку механизма, проверку контактного сопротивления, проверку изоляции и проверку герметичности вакуума.
